Určené na všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5d), z uhlíkovej konštrukčnej ocele, nízkolegovanej ocele a oceľoliatiny s pevnosťou do Rm <600 MPa.

Technické špecifikácie:

• značka: Horn.
• typ vlákna: metrický pravidelný pravý
• tvrdosť: 60°HRc (+/-1°).
• počet drážok. : 4.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W -1,2063).

Štandardy:

• V súlade s normou: DIN-352/3-P.
• norma závitov: ISO DIN-13.
• Tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø6. 8 mm.

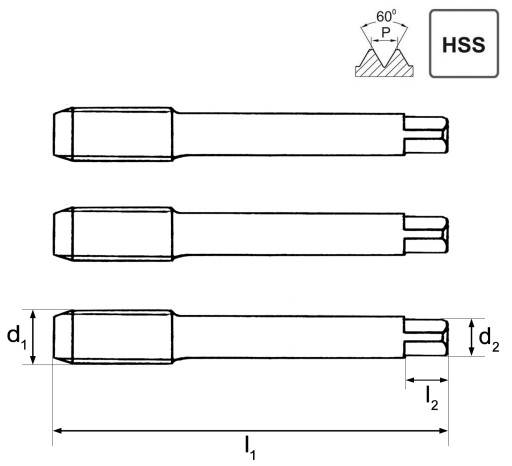

Rozmery (technický výkres):

• závit (d1): M9.
• rozstup závitu (p): 1,25 .
• dĺžka celkovej časti (l1): 65 mm.
• dĺžka rukoväte vodiča (l2): 6,5 mm.
• priemer rukoväte vodiča (d2): štvorcový 5,0 mm.

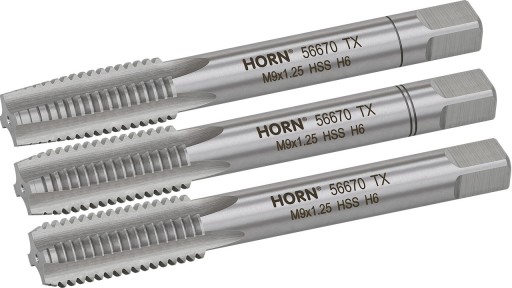

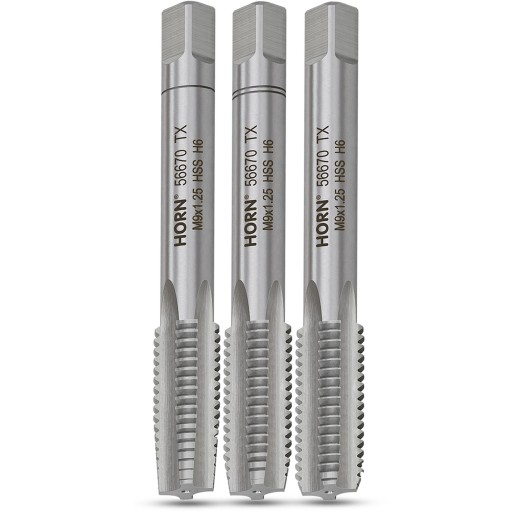

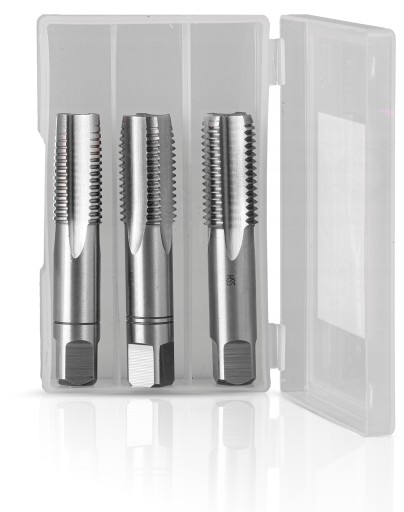

Súprava sa skladá z 3 závitníkov:

• Odizolovač č.1: so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°.

• Č. 2 medziľahlý: so skosením 4P (závit so 4 závitmi v reznej časti) a vstupným uhlom skosenia 10°.

• Nástroj na dokončovanie č. 3: s 2P skosením (2 závity v reznej časti) a uhlom 20°.
