Navrhnutý pre všeobecné použitie, na závitovanie cez a slepé otvory (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a odliatkoch oceľ s pevnosťou do Rm <600MPa.

Technické špecifikácie:

• značka: Horn
• závit typ: metrický pravidelný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• číslo drážok: 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

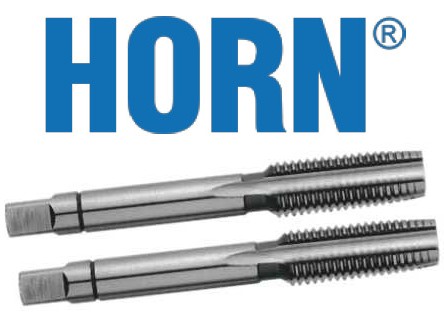

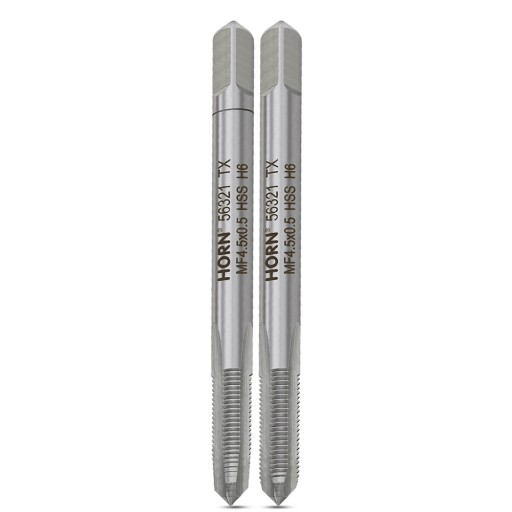

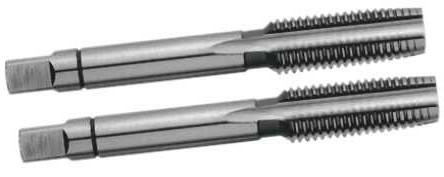

Súprava obsahuje:

• kohútik č.1 (striptér)
• kohútik č.2 ( finišer)
• vyhradené plastové puzdro

Štandardy:

• Vyhovuje norme: DIN-2181/2P.
• norma závitu: ISO DIN-13.
• tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru na závitovanie je ø3,3 mm.

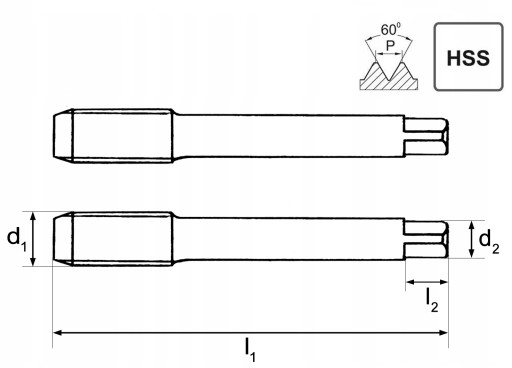

Rozmery (technický výkres):

• závit (d1): M4,5.
• rozstup závitu (P): 0,50 mm.
• dĺžka celej časti (l1): 45 mm.
• dĺžka rukoväte vodiča (l2): 6 mm.
• priemer držiaka vodiča (d2): štvorcový 3,4 mm.
