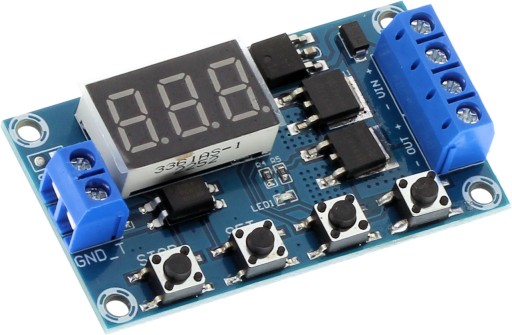

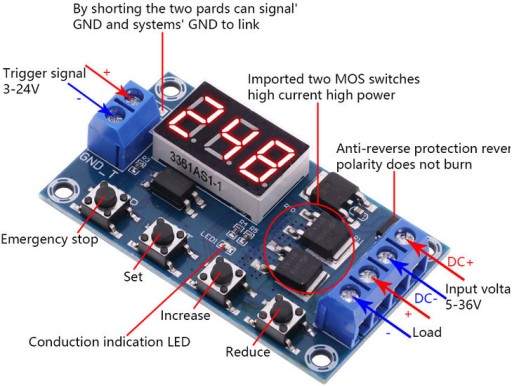

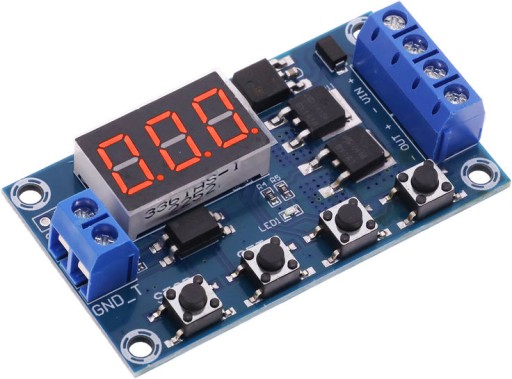

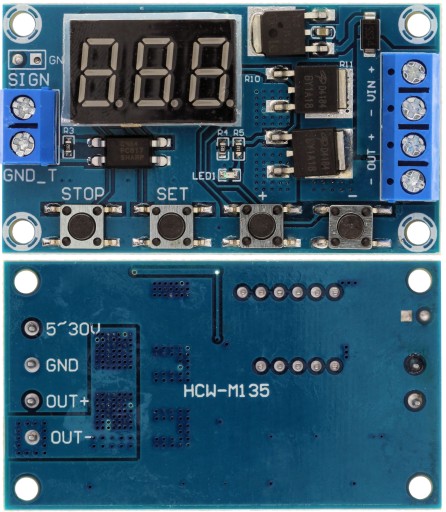

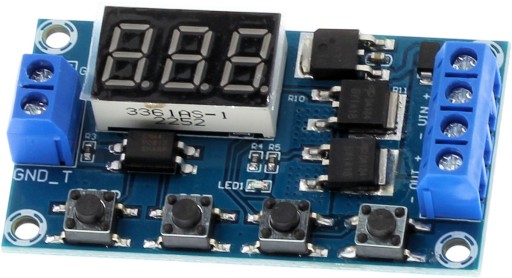

Verzia modulu časového relé s 2xMosfet (bez relé stýkača)

• Napájanie: 5V – 24V
• Spúšťač: 3V – 24V
• Trvalý prúd: 15A, výkon až 400 W
• Sipidný prúd: 20 mA
• Pokojový prúd na prevádzkovej linke: 50 mA
• Časový rozsah: 0--999 ​​minút
• Rozsah prevádzkovej teploty: od -40 °C do 85 °C
• Rozmery: 60 mm x 35 mm x 15 mm

Funkcia 3.2 umožňuje prevádzku modulu bez Triggera, t.j. keď napájame časový modul cez konektor 5,0-36,0V, začne odpočítavať bez potreby spúšťania štartu a umožňuje nekonečný alebo určený počet cyklov činnosti relé Inštrukcie:

• STOP tlačidlo zapína/vypína relé (Beží odpočítavanie - relé je vypnuté)
• Tlačidlo SET podržte po dlhú dobu - výber jednej z funkcií a prepnutie na atribúty funkcie
• Krátke podržanie tlačidla SET – zobrazenie atribútov funkcie
• Procedúra programovania modulu:
• Stlačte tlačidlo stop a vyberte možnosť ON.
• Počkajte do 000 na displeji sa zobrazí
• Dlho stlačte SET -> Tlačidlami UP / DOWN zvoľte program
• Stlačte krátko SET -> OP bliká na displeji -> 000. -> Zadajte trvanie atribútu pomocou tlačidiel UP / DOWN

Vyberte jednotku času pomocou tlačidla STOP:

000.->Second

00,0 -> Desatina sekundy ( 05,5 = 5,5 sekundy )

0,0,0. -> Minúta ( 0,0. 1. = 1 minúta)

• Dlhé stlačenie SET -> Potom, čo číslo programu prestane blikať, napr. P1.1, sa postup dokončí

Popis programov (funkcií) :

P1.1 – Po privedení signálu Trigger sa relé zapne a odpočítava sa čas nastavený ako atribút funkcie OP, po ktorom sa relé vypne (použitím Spúšťací signál počas odpočítavania nevedie k odpočítavaniu od 0)

P1.2 Po pripojení spúšťacieho signálu sa relé zapne a čas sa nastaví ako atribút funkcia OP sa odpočítava, po ktorom sa relé vypne (aplikovanie signálu Trigger počas odpočítavania spôsobí odpočítavanie od 0)

P1.3 Po pripojení signálu Trigger, relé sa zapne a čas nastavený ako atribút funkcie OP sa odpočítava, po ktorom sa relé vypne (aplikovaním signálu Trigger počas odpočítavania sa relé vypne a odpočítavanie sa vynuluje)

P-2 Po privedení signálu Trigger sa odpočíta čas nastavený ako atribút funkcie CL, potom sa zopne relé a odpočíta sa čas nastavený ako atribút funkcie OP , po ktorom sa relé vypne (aplikovanie signálu Trigger počas odpočítavania nespôsobí odpočítavanie od 0 )

P3.1 Po priložení signálu Trigger sa relé zapne zapnuté a započíta sa čas nastavený ako atribút funkcie OP, potom sa relé vypne a započíta sa čas nastavený ako atribút funkcie CL, proces ( CYCLE ) sa opakuje toľkokrát, koľkokrát zadaný v poli Atribút LOP ( --- v atribúte LOP znamená nekonečnú slučku) aplikovanie signálu Trigger počas odpočítavania vypne relé a vynuluje odpočítavanie

P3.2 Po pripojení modulu k napájaniu, relé sa automaticky zapne a odpočíta sa čas nastavený ako atribút funkcie OP, potom sa relé vypne a odpočíta sa čas nastavený ako atribút funkcie CL, proces (CYCLE) sa zopakuje určený počet krát zadaný v atribúte LOP (-- v atribúte LOP znamená nekonečnú slučku)

P – 4 Po pripojení spúšťacieho signálu, relé je zapnuté, odpočítavanie času nastaveného ako atribút funkcie OP začína od okamihu, keď Trigger "zmizne" (relé je zapnuté, kým neskončí odpočítavanie) Aplikovanie signálu Trigger počas odpočítavania spôsobí počítadlo vynulovanie a následné čakanie na "zmiznutie" Trigger (relé je neustále zapnuté)

V závislosti od dodávky je v module dostupná možnosť Display Sleep, resp. not

Režim spánku displeja – Ak sa počas 5 minút nespustí spúšťač, displej sa vypne

Povoliť Režim spánku displeja: Podržte stlačené tlačidlo STOP na približne 3 sekundy - C - P

na displeji sa zobrazí Vypnúť režim displeja Režim spánku: Podržte stlačené tlačidlo STOP - na približne 3 sekundy sa zobrazí na displeji
