Určené pre všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľoliatine s pevnosťou do Rm <600MPa .

Technické špecifikácie:

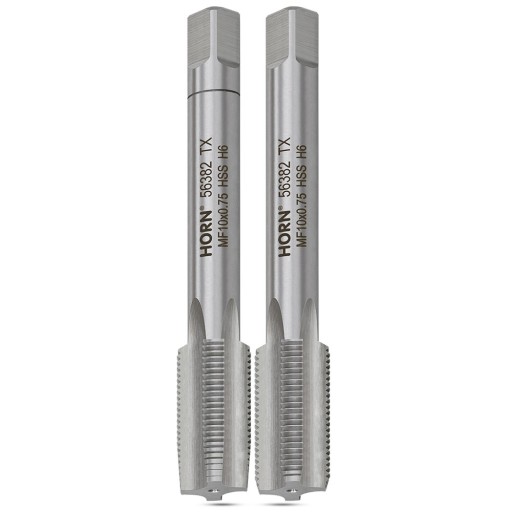

• značka: Horn
• Typ vlákna: jednoduchý metrický pravák.
• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3 .
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).
li>

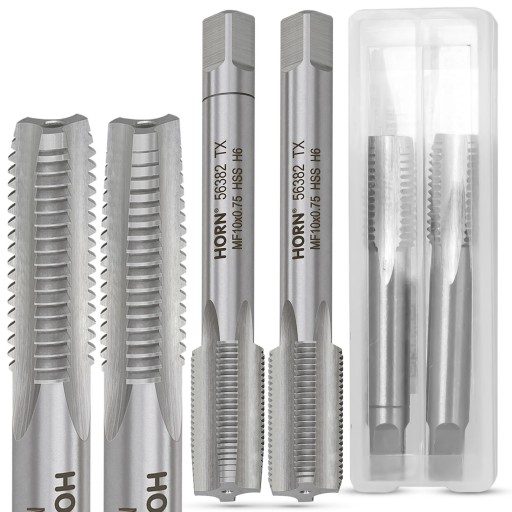

Obsiahnuté v súprave:

• kohútik č. 1 (striptér)
• kohútik č. 2 (finišer)
• vyhradené plastové puzdro

Štandardy:

• Vyhovuje norme: DIN-2181/2P.
• norma závitov: ISO DIN-13.
• Tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø8,5 mm.

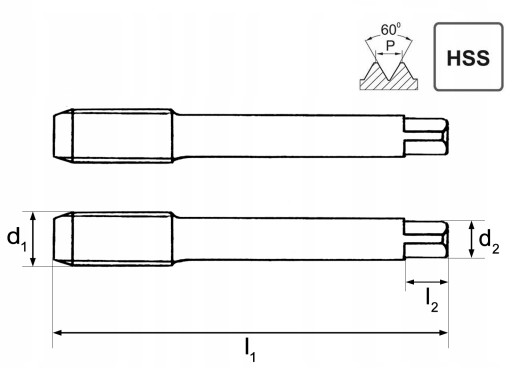

Rozmery (technický výkres):

• závit (d1): M10.
• stúpanie závitu (P): 0,75 mm.
• dĺžka celkovej časti (l1): 70 mm.
• dĺžka rukoväte vodiča (l2): 8 mm.
• priemer držiaka vodiča (d2): štvorcový 5,5 mm.
