Záves SENSYS (9073638) s vedením (9071576) je sada určená pre nadložné dvere. Dá sa použiť na nábytkové čelá s hrúbkou od 15 mm do 24 mm. Uhol otvorenia pántu je 110°. Pánt má integrované nastavenie prekrytia a hĺbky, zatiaľ čo nastavenie výšky je možné upraviť pomocou priloženej vodiacej lišty.

Špecifikácie pántu:

• Sensys - štandardný rovný pánt
• Mechanizmus: bez mäkkého dovierania
• Uhol otvárania: 110°
• Dvierka poloha: prekrytie
• Hrúbka dvierok (min - max): 15 mm – 24 mm
• Typ a priemer krabice: TH52, 35 mm
• Základňa: 12,5 mm
• li>
• Hĺbka krabice: 12,8 mm
• Spôsob montáže: skrutkovanie
• Povrchová úprava: poniklovaná oceľ
• Rozstup vŕtania: 52 x 5,5 mm
• Integrované nastavenie prekrytia: +2 mm / -2 mm
• Integrované nastavenie hĺbky: +3 mm / -2 mm
• Rozmery pántu (dĺžka x šírka x výška): 118,3 x 67,5 x 29,9 mm
• Obj. č.: 9073638

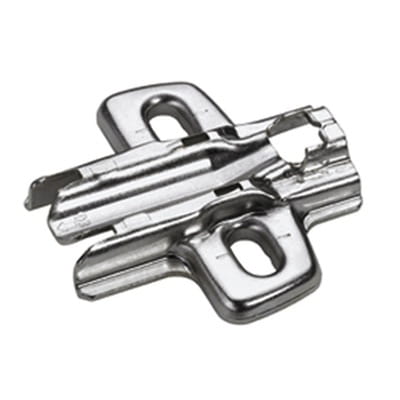

Špecifikácia sprievodcu:

• Typ: v tvare kríža
• Nastavenie výšky pomocou oválne otvory
• Rozsah nastavenia: + 3 mm / - 3 mm
• Vzdialenosť: 1,5 mm

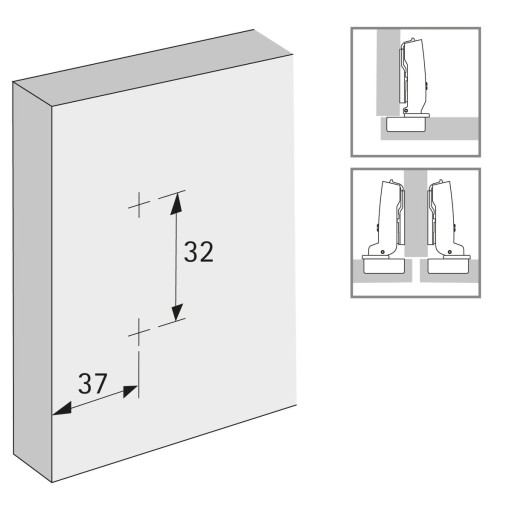

• Rozostup vrtákov: 32 mm
• Rad vzdialenosť vŕtania: 37 mm
• Materiál: oceľ
• Povrch: poniklovaný
• Obj. č.: 9071576

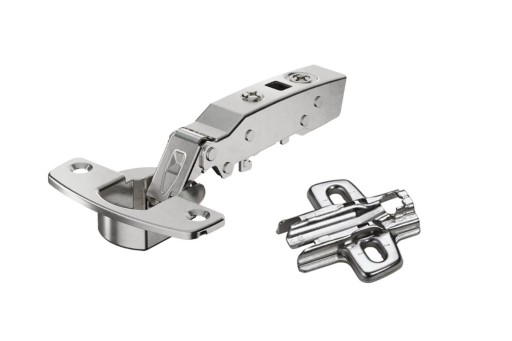

V cene:

• Pán SENSYS pre prekryté dvere
• krížové vodidlo na skrutkovanie
