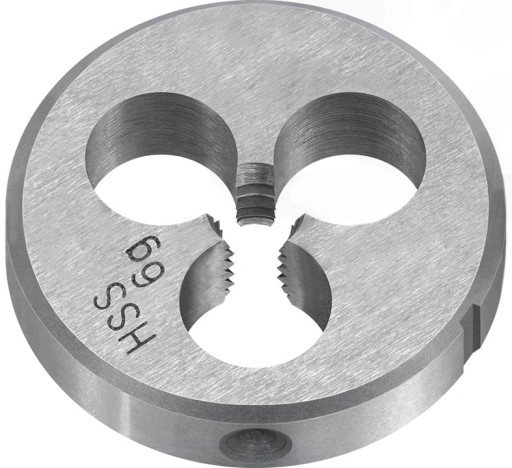

Určený na všeobecné použitie, na závitovanie hriadeľov vyrobený z uhlíkovej konštrukčnej ocele, nízkolegovanej ocele, oceľoliatiny s pevnosťou do Rm <600 MPa, neželezné kovy a tvrdené plasty.

Technické špecifikácie:

• značka: Horn.
• Typ závitu: metrický pravidelný pravotočivý.
• Tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• profil závitu: uhol 60°.
• materiál: NC6 legovaná nástrojová oceľ (W-1.2063) .

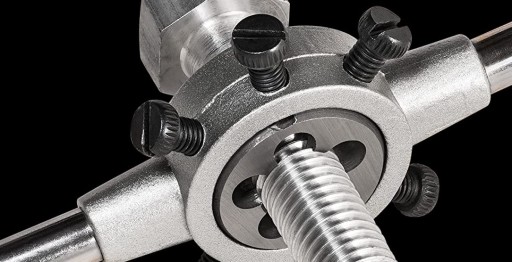

Majnica má upínacie otvory na montáž do závitových držiakov s objímkami ø20x7mm.

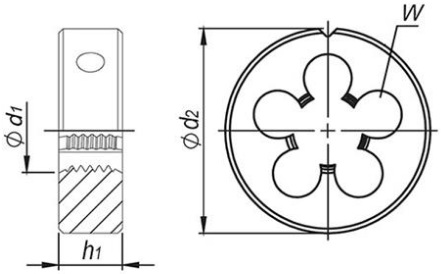

Rozmery ( technický výkres):

• rezaný závit (d1): M5.
• rozstup závitu (P) - 0,5 mm.
• vonkajší priemer (d2): 20 mm.
• hrúbka matrice (h1): 7 mm.
• otvory na triesky (W): 3.
• odporúčaný priemer hriadeľa pre závitovanie: ø4,90 mm.

Normy :

• Vyhovuje norme: DIN-EN 22 568.
• norma závitu: ISO DIN-13.
• tolerancia závitu: ISO (6g) .
