Určený na všeobecné použitie, na závitovanie hriadeľov vyrobený z uhlíkovej konštrukčnej ocele, nízkolegovanej ocele, oceľoliatiny s pevnosťou do Rm <600 MPa, neželezné a tvrdené kovy, plasty.

Technické špecifikácie:

• značka: Horn.
• typ závitu: metrický obyčajný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P .
• profil závitu: uhol 60°.
• materiál: nástroj zo zliatiny NC6 oceľ (W-1.2063).

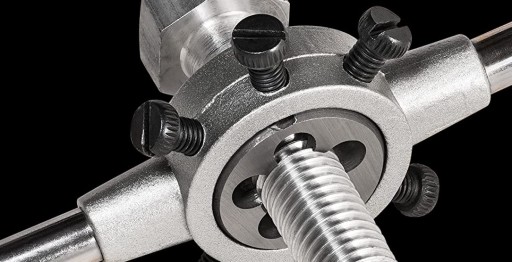

Majnica má upínacie otvory pre montáž do závitových držiakov s objímkami ø30x11mm.

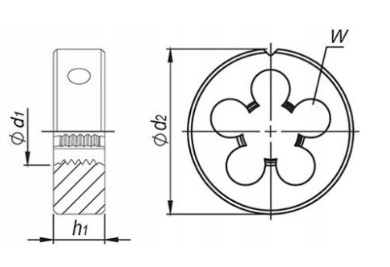

Rozmery (technický výkres ):

• rez závit (d1): M11.
• rozstup závitu (P) - 1 mm.
• vonkajší priemer (d2): 30 mm.
• hrúbka matrice (h1): 11 mm.
• otvory na triesky (W): 4.
• odporúčaný priemer hriadeľa pre závitovanie: ø9,85 mm.

Normy:

• V súlade s normou: DIN-EN 22 568.
• norma závitu: ISO DIN-13.
• závit tolerancia: ISO (6g).
