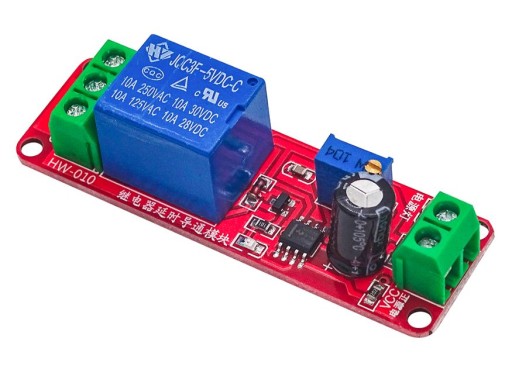

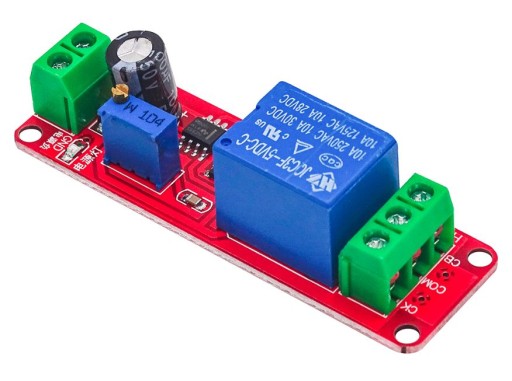

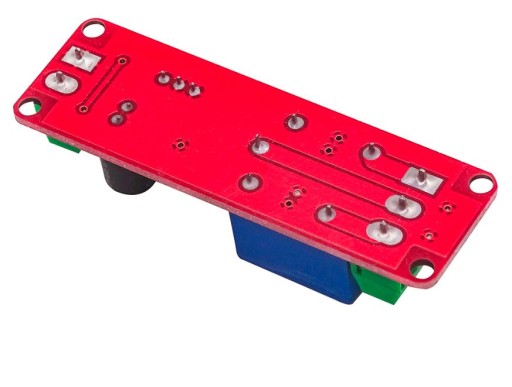

Reléový modul s oneskorením 0-10s

Po pripojení napájania modul zopne relé a začne odpočítavať čas nastavený pomocou potenciometra, po uplynutí nastaveného času relé vypne

Výstupné relé: C, NO (normálne otvorené) a NC (normálne zatvorené)

Údaje:

• Napájanie: 12V DC
• Na základe systému: NE555
• Plynulá regulácia: 0-10s (potenciometer)
• Napájanie diódy signalizujúce modul
• Dióda signalizujúca stav relé
• Relé 10A 230V-AC 30V- DC

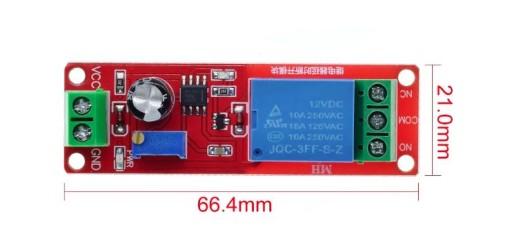

• Rozmery: 68 mm x 21 mm x 19 mm (výška)

Výmena kondenzátora a/alebo potenciometra môže zmeniť rozsah nastavenia

Odporúčame vám prečítať si informácie o kompatibilite s inými produktmi v našej ponuke

Časovač oneskorenia vám umožňuje ovládať systém v rozsahu od 0 do 10 sekúnd. Po privedení 12V napájania sa relé zopne, spustí sa meranie času, nastaveného pomocou vstavaného potenciometra, po uplynutí času modul relé vypne.

Vďaka premyslenému dizajnu a dvom signalizačným diódam budete vedieť o aktuálnom prevádzkovom stave relé alebo modulu. Systém NE555 bude dobre fungovať na začiatku vášho dobrodružstva s elektronikou, ako aj v pokročilých projektoch.

Výmena kondenzátora a/alebo potenciometra môže zmeniť rozsah nastavenia

Kondenzátor [CE1] s väčšou kapacitou predĺži dobu, za ktorú sa vybije, potenciometer s vyšším odporom umožní predĺžiť aj dobu vybíjania kondenzátora [CE1], čím sa predĺži rozsah nastavenia.

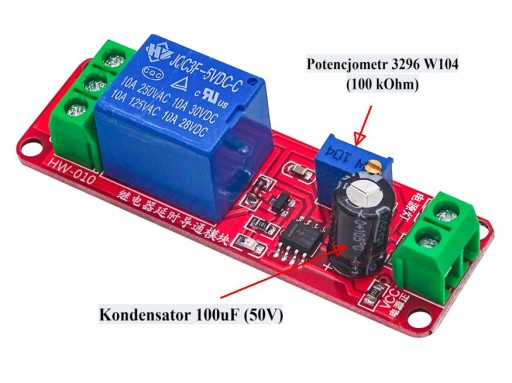

Štandardne nainštalovaný:

• Kondenzátor 100uF (50V)
• Potenciometer 3296 W104 (100 kOhm)

Vzorec doby oneskorenia:

T = 1,1 RC.

Napríklad:

• kondenzátor 100 uF
• kapacitný odpor 100 k

T = 1,1*100000*0,0001 = 11 sekúnd.

Youtu video zobrazujúce pripojenie a fungovanie tlačidla, odkaz:

https://youtu.be /5zWMsvKs2wo

Alebo naskenujte QR kód
