katalógové číslo: 67791

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www stratos.pl/strony/67791.htm

TNC je konektor používaný v rádiovej komunikácii, najčastejšie v zariadeniach a anténach WLAN a GSM. Konektory TNC prenášajú signál v pásme do 11 GHz a majú impedanciu 50 Ω (najčastejšie používané) alebo 75 Ω (zriedka používané).

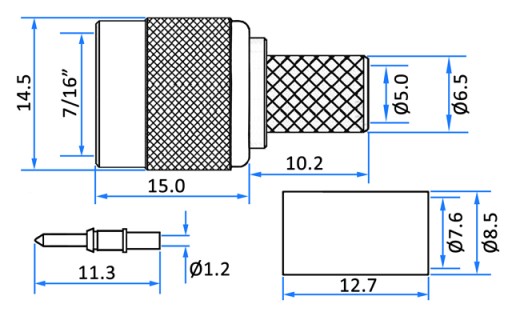

Ponúkaný konektor je zástrčka samec a je určený pre inštalácia na 75 Ω koaxiálny kábel s priemerom stredového jadra 0,8 - 1,2 mm, priemerom dielektrika 3,9 - 5,0 mm a vonkajším priemerom 6,8 - 7,5 mm, t.j. na káble z rodiny RG-6 (1,2/4,9, 5C2V, KOKA100, TELASS100 atď.) používané v CAM, TV, SAT inštaláciách. Objímka na káblovom tienidle je zalisovaná, centrálne jadro kábla je spojené s kolíkom zástrčky spájkovaním alebo zalisovaním. Rozmery zástrčky sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. V súčasnosti najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

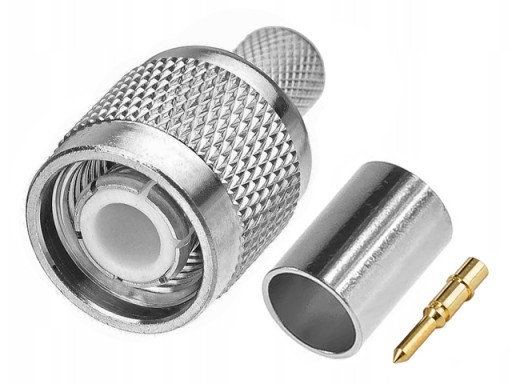

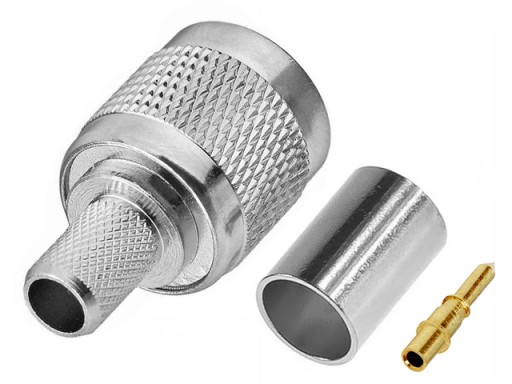

Ponúkaná zástrčka je vyrobená z poniklovaná mosadz a má pozlátený stredový kolík. Impedancia zástrčky je 75Ω. Na zalisovanie zástrčky na kábli potrebujete krimpovací nástroj, napr. Krimpovače nájdete v našej ponuke zadaním model krimpovača do poľa 'hľadať v položkách používateľa'.

• Konektor: TNC 75Ω samec zástrčka
• Materiál: poniklovaná zliatina medi, pozlátený stredový kolík
• Zodpovedajúci kábel: RG-6 a ekvivalenty
• Impedancia: 75Ω
• Prevádzková šírka pásma: <11GHz
• Rozmery (dĺžka s rukávom/priemer v najširšom bode): cca 30,5/14,5 mm
• Hmotnosť: 14 g

Nami ponúkaný produkt je nový, nepoužitý produkt, zabalený vo výrobe. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
