katalógové číslo: 68465

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www stratos.pl/strony/68465.htm

TNC je konektor používaný v rádiovej komunikácii, najčastejšie v zariadeniach a anténach WLAN a GSM. Konektory TNC prenášajú signál v pásme do 11 GHz a majú impedanciu 50 Ω (najčastejšie používané) alebo 75 Ω (málo používané).

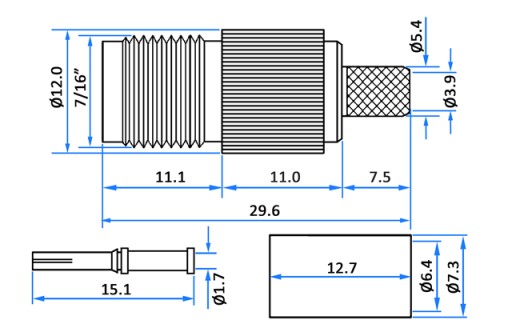

Ponúkaný konektor je zásuvka typu samica a je určený pre inštalácia na 50 Ω koaxiálny kábel s priemerom centrálneho jadra 1,2 - 1,7 mm, dielektrickým priemerom 3,2 - 3,9 mm a vonkajším priemerom 5,2 - 6,0 mm, t.j. na kábloch rodiny H-155 (RF-5, RF-5X atď. ) používané v zariadeniach Wi-Fi, GSM a rádiovej komunikácie. Objímka na káblovom tienidle je zalisovaná, centrálne jadro kábla je spojené s kolíkom zástrčky spájkovaním alebo zalisovaním. Rozmery zástrčky sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. Najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

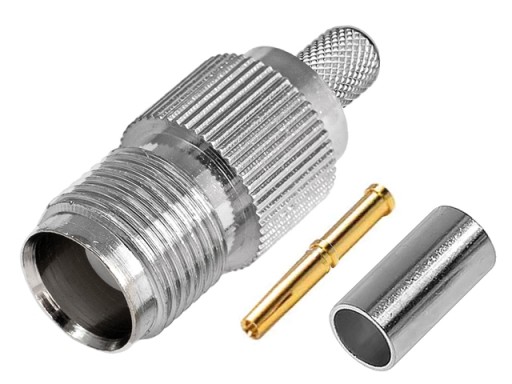

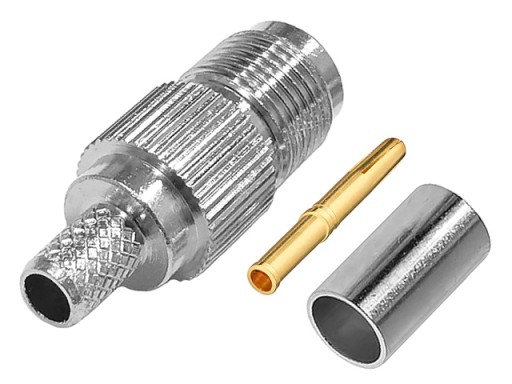

Ponúkaná zásuvka je vyrobená z poniklovaná mosadz a má pozlátený stredový kolík. Impedancia konektora je 50Ω. Na zalisovanie zásuvky na kábli potrebujete krimpovací nástroj, napr. Krimpovače nájdete v našej ponuke zadaním model krimpovača do poľa 'hľadať v používateľských položkách'.

• Konektor: TNC 50Ω zásuvka
• Materiál: poniklovaná zliatina medi, pozlátený stredový kolík
• Zodpovedajúci kábel: H-155 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <11GHz
• Rozmery (dĺžka s rukávom/priemer v najširšom bode): približne 35,0/12,0 mm
• Hmotnosť: 11 g

Nami ponúkaný produkt je nový, nepoužitý produkt, zabalený vo výrobe. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
