katalógové číslo: 68470

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www .stratos.pl/strony/68470.htm

TNC je konektor používaný v rádiovej komunikácii, najčastejšie v zariadeniach a anténach WLAN a GSM. Konektory TNC prenášajú signál v pásme do 11 GHz a majú impedanciu 50Ω (najčastejšie používané) alebo 75Ω (zriedka používané).

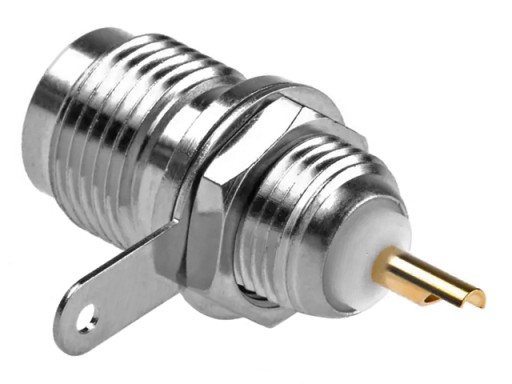

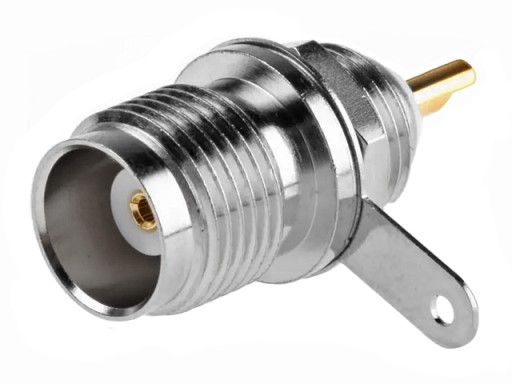

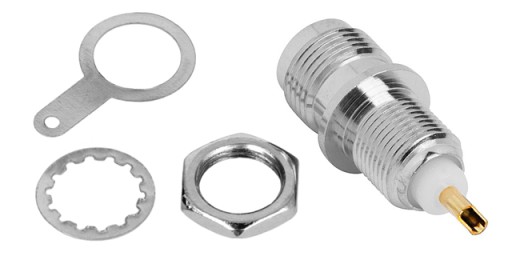

Ponúkaný konektor je zásuvka pre montáž na dosku ( panel). Zásuvka sa skladá zo štyroch prvkov a má koncovky na spájkovanie kábla: centrálny kontakt vo forme pozlátenej objímky a uzemňovací kontakt vo forme pocínovanej „vlajočky“.

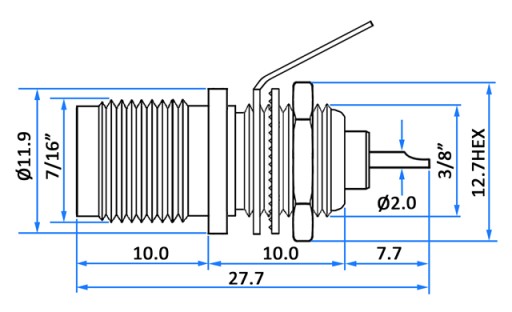

ponúkaná objímka je určená pre montáž na dosku (panel) do 3 mm. Zásuvka má závit 3/8" a maticu H12,7. Šnurovaná podložka zabraňuje vyskrutkovaniu matice a zaisťuje spoľahlivý kontakt uzemnenia zásuvky s panelom. Rozmery konektora sú uvedené na nákrese nižšie:

Na prenos RF signálov (Radio Frequency - vysoké frekvencie MHz-GHz) sa používa veľa typov koaxiálnych konektorov V TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi zariadeniach a anténach konektory určené na prevádzku vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz Konektory sú uvedené v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu prevádzkovú frekvenciu a približné priemery konektorov .

Zásuvka je vyrobená z poniklovanej zliatiny medi, stredový kolík je pozlátený. Impedancia zásuvky je 50Ω.

• Konektor: 50Ω samica. Zásuvka TNC, typ panelu
• Materiál: poniklovaná zliatina medi, pozlátený stredový kolík
• Impedancia: 50Ω
• Prevádzková šírka pásma: <11GHz
• Závit: 3/8"-32UNEF
• Matice: šesťhranná 12,7 mm
• Maximálna hrúbka panelu: približne 3 mm
• Rozmery (dĺžka/priemer v najširšom bode): cca 27,7/14,5 mm
• Hmotnosť: 8g

Nami ponúkaný produkt je nový, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
