katalógové číslo: 68472

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www .stratos.pl/strony/68472.htm

TNC je konektor používaný v rádiovej komunikácii, najčastejšie v zariadeniach a anténach WLAN a GSM. Konektory TNC prenášajú signál v pásme do 11 GHz a majú impedanciu 50Ω (najčastejšie používané) alebo 75Ω (zriedka používané).

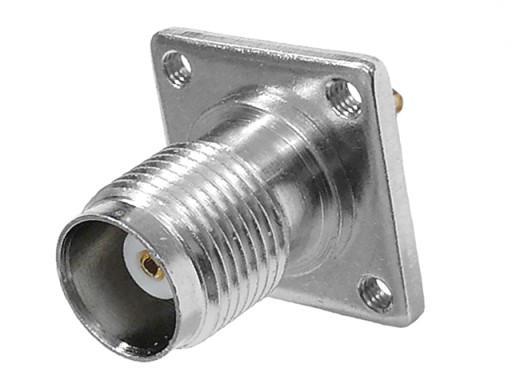

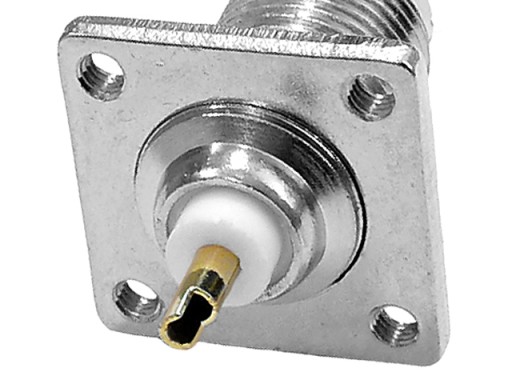

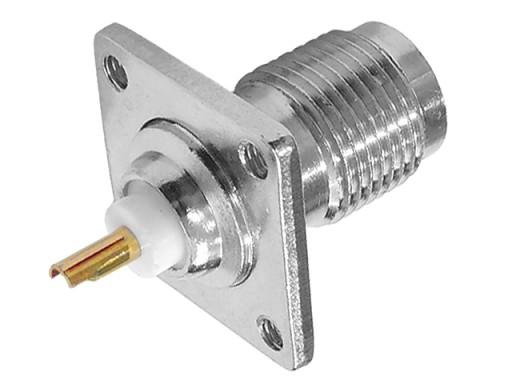

Ponúkaný konektor je zásuvka pre montáž na dosku ( panel). Zásuvka má štvorcovú základňu so štyrmi závitovými otvormi na priskrutkovanie k doske. Stredový kontakt v podobe pozlátenej objímky slúži na spájkovanie centrálneho jadra kábla, hmota kábla by mala byť pripevnená kdekoľvek v puzdre.

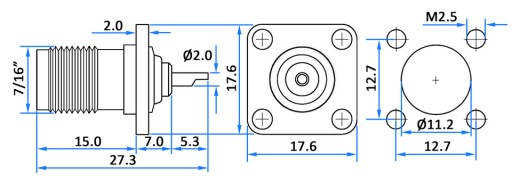

Zásuvka je určená pre montáž na dosku (panel) s montážnym otvorom s priemerom 11,2 mm a 4 otvormi pod montážne skrutky. Rozmery zásuvky a montážnych otvorov sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. V súčasnosti najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu prevádzkovú frekvenciu a približné priemery konektorov.

Zásuvka je vyrobená z poniklovaná zliatina medi, stredový kolík je pozlátený. Impedancia zásuvky je 50Ω.

• Konektor: zásuvka TNC 50Ω, typ panelu
• Materiál: poniklovaná zliatina medi, pozlátený stredový kolík
• Impedancia: 50Ω
• Prevádzkové pásmo: <11GHz
• Montáž: 4 otvory pre montážne skrutky
• Rozmery (šírka/výška/hĺbka): cca . 17,6/17,6// 25,3 mm
• Hmotnosť: 11g

Nami ponúkaný produkt je nový, nepoužitý, zabalený vo výrobe. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
