katalógové číslo: 68576

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na : www.stratos.pl/strony/68576.htm

Konektor RTNC (RP-TNC Revers Polarity TNC) je variantom konektora TNC rovnakých rozmerov s vymeneným kontaktným kontaktom (konektor TNC má samčí kontakt a zástrčka RTNC má samici a podobne zásuvka TNC má samici a zásuvka RTNC má samec). TNC (a RTNC) je konektor používaný v rádiovej komunikácii, najčastejšie v zariadeniach a anténach WLAN a GSM. Konektory TNC a RTNC prenášajú signály v pásme do 11 GHz a majú impedanciu 50 Ω (najčastejšie používané) alebo 75 Ω (zriedka používané).

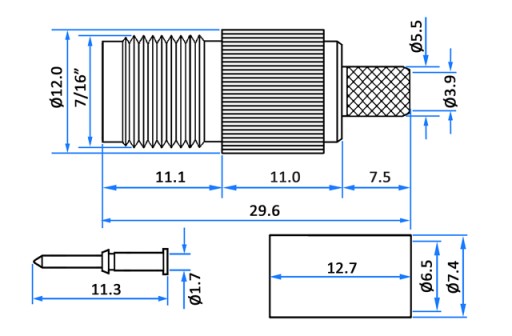

Ponúkaný konektor je zástrčka samec a je určený pre inštaláciu na 50 Ω koaxiálny koaxiálny kábel s priemerom jadra stred 1,2-1,6mm, dielektrickým priemerom 3,2-3,9mm a vonkajším priemerom 5,2-6,0mm, t.j. na káble rodiny H-155 (RF-5, RF-5X atď. .) používané v inštaláciách Wi-Fi, GSM a rádiovej komunikácie. Objímka na káblovom tienidle je zalisovaná, centrálne jadro kábla je spojené s kolíkom zástrčky spájkovaním alebo zalisovaním. Rozmery zástrčky sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. Najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

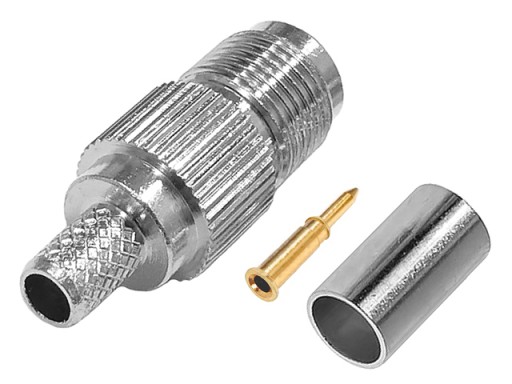

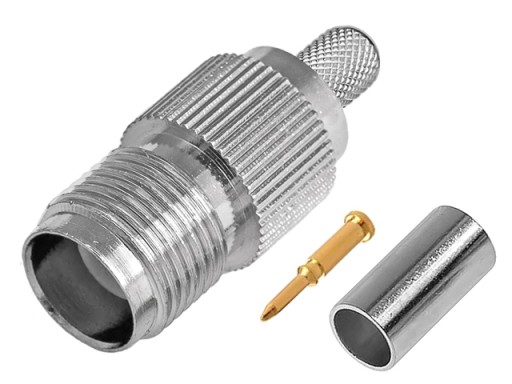

Ponúkaná zásuvka je vyrobená z poniklovaná mosadz a má pozlátený stredový kolík. Impedancia zásuvky je 50Ω. Na zalisovanie konektora na kábli potrebujete krimpovací nástroj, napr. Krimpovače nájdete v našej ponuke zadaním model krimpovača do poľa 'hľadať v položkách používateľa'.

• Konektor: RP -TNC zásuvka 50Ω samec
• Materiál: poniklovaná zliatina medi, pozlátený stredový kolík
• Kompatibilný kábel: H-155 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <11 GHz
• Rozmery (dĺžka s rukávom/priemer v najširšom bode): približne 35,0/12,0 mm
• Hmotnosť: 12 g
li>

Produkt, ktorý ponúkame, je nový, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
