TECHNICKÉ ÚDAJE:

Celkový názov - Sada konektorov MC4 EVO2

Originálne zástrčky - MC4 EVO2

Sada

Kompatibilné s celý rad - MC4

Rozsah prevádzkových teplôt -40°/ +85°C

Konektory / zástrčky vyrobené z b> - pozinkovaná meď

Zátka vybavená - elastickými prvkami, ktoré zlepšujú pevnosť kontaktu

Zátka - zvlnená

Vhodné pre káble - 4-6 mm2

Rýchle a bezpečné pripojenie modulov

Výrobca: Stäubli (Multi-Contact)

Maximálne napätie systému:1500 V DC (IEC)

Aktuálna nominálna IEC: (85°C) – 45A / 4 mm² alebo 53A /6 mm²

Prevádzková teplota: 40°C… + 85° C (IEC)

Hodnotenie ochrany:

• IP65/IP68 (1 hodina / 1 meter)
• IP2X ( odpojený stav)

Odpor kontaktu : <0,2 mΩ

Nominálny prúd TÜV (85° C) v závislosti od prierezu vodiča

• 39A - 2,5 mm²
• 45A - 4,0 mm²
• 53A - 6,0 mm²
• 69A – 10,0 mm²

Skúšobné napätie:

• 12 kV 1000 V DC
• 16 kV 1500 V DC

Prevádzková teplota:

• - 40 °C… + 85 °C (TÜV /UL),

Max. prevádzková teplota:

• 115°C (TÜV)

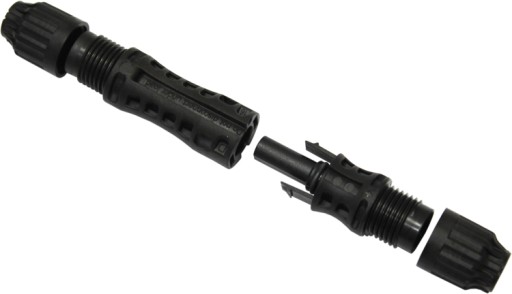

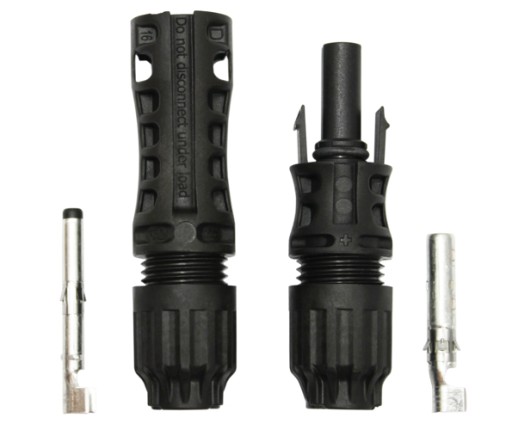

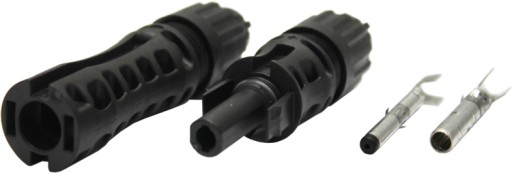

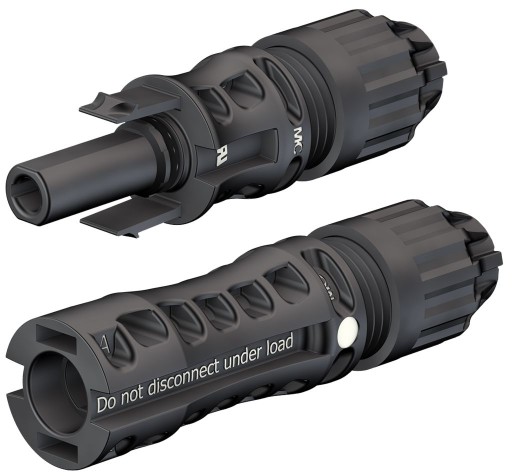

Sada fotovoltaických konektorov pozostáva z vidlice PV-KST4-EVO 2 (1 ks) a zásuvky PV-KBT4-EVO 2 (1 ks .), ktoré sú určené pre drôty s prierezom 4 mm2 alebo 6 mm2 a celkovým priemerom (s izoláciou) od 4,7 do 6,4 mm. Konektory sú vodotesné, odolné voči vysokým teplotám a UV žiareniu. Veľmi kvalitné plastové puzdro so skrytým západkovým systémom zaisťuje elektrickú a požiarnu bezpečnosť. Konštrukcia vnútorných elektrických kontaktov zaručuje dlhodobo stabilnú a bezporuchovú prevádzku s minimálnymi stratami vyrobenej energie. Kvalitu konektorov potvrdzujú získané certifikáty:TÜV-Rheinland, UL, CSA, CQC, JET, odolnosť voči soliam obsiahnutým vo vzduchu a odolnosť voči amoniaku obsiahnutému vo vzduchu.

Fotovoltaické konektory/konektor MC4-EVO2 sú plne kompatibilné so všetkými zariadeniami radu MC4.

Vďaka vysokej kvalite spracovania , konektory sú odolné voči vode. Triedy tesnosti IP65 a IP68 potvrdzujú predmetnú ochranu. Odolnosť voči vysokým teplotám a UV žiareniu tiež znamená, že táto forma ochrany zaisťuje veľmi dlhú životnosť produktu. Produkt je ideálny pre profesionálne mikroinštalácie, malé a veľké solárne parky, autonómne inštalácie a zariadenia pripojené k rozvodnej sieti.
