katalógové číslo: 62300

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www stratos.pl/strony/62300.htm

TNC konektor (Threaded Navy Connector) je závitová verzia obľúbeného BNC konektora. Konektory TNC prenášajú signály v pásme do 11 GHz a majú impedanciu 50 Ω (najčastejšie používané) alebo 75 Ω (málo používané). Najčastejšie sa používajú v zariadeniach a anténach WLAN a GSM.

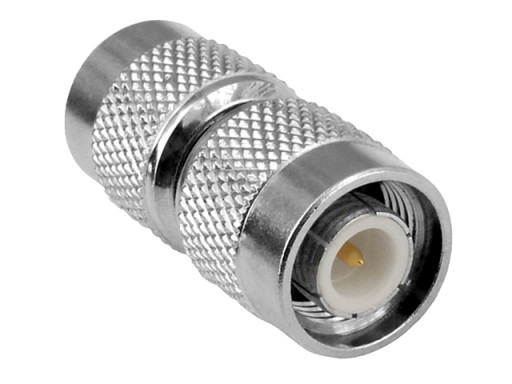

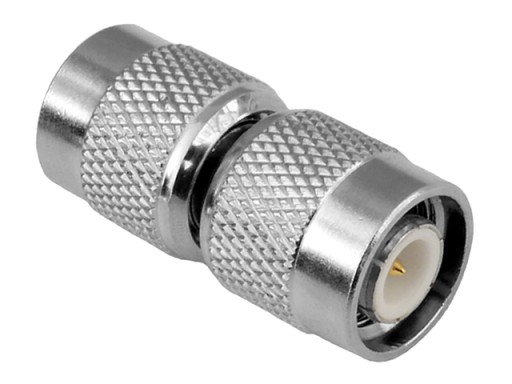

Ponúkaný konektor má na oboch stranách samčie konektory TNC. Konektor umožňuje pripojiť RF káble prenášajúce vysokofrekvenčné signály v pásme do 11 GHz zakončené zásuvkami typu TNC. Ďalším využitím konektora je premena TNC konektora zo zásuvky na zástrčku.

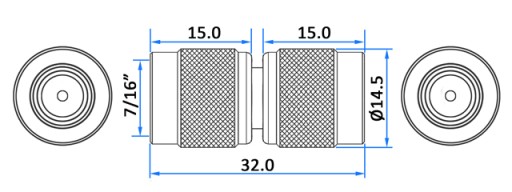

Konektor je vyrobený z poniklovanej zliatiny medi a má pozlátené kontakty. Impedancia adaptéra je 50Ω. Rozmery konektora sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. Najčastejšie používané konektory dnes uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

• Materiál : poniklovaná mosadz, pozlátené kontakty

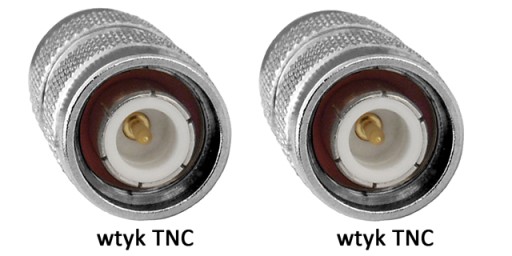

• Konektory: 2x zástrčka TNC samec
• Impedancia: 50Ω
• Prevádzková šírka pásma: 11 GHz
• Rozmery (dĺžka/priemer v najširšom bode): 32/14,5 mm
• Hmotnosť: cca 19g

Nami ponúkaný produkt je nový, nepoužitý, zabalený vo výrobe . Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
