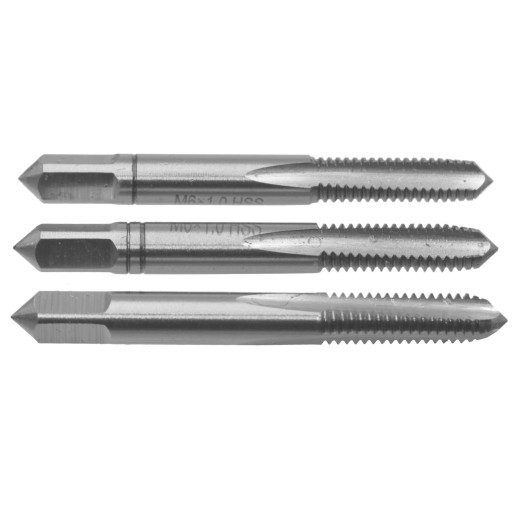

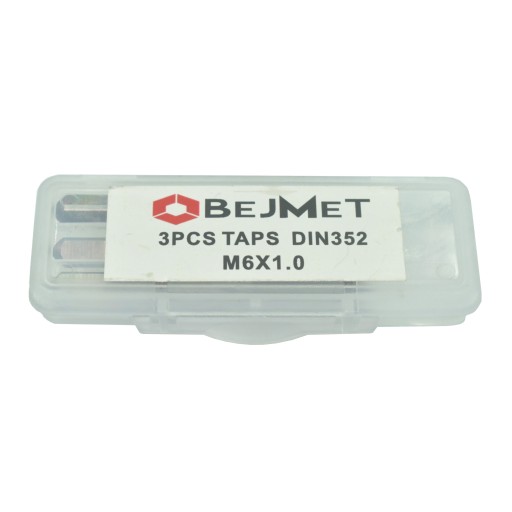

Súprava závitníkov M6x1,0:

Navrhnuté pre všeobecné použitie, na závitovanie cez a slepé otvory, v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľoliatin s pevnosťou do Rm <600MPa

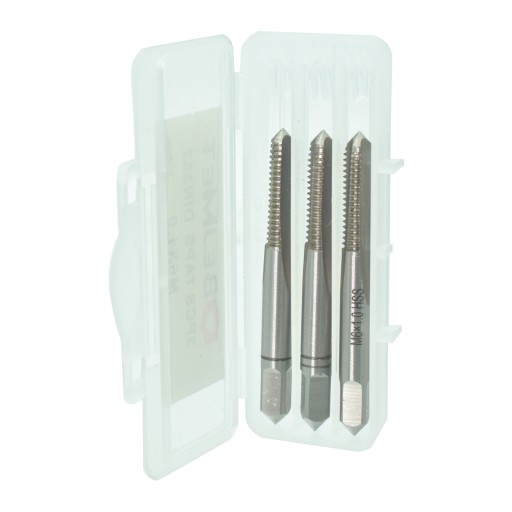

Sada pozostáva z 3 závitníkov:

• 1 závitník: s 8P skosením (8 závitov v reze) a uhol vstupu skosenia 5°

• Č. 2: so 4P skosením (4 závity v reznej časti) a skosením vstupný uhol 10°.

• Č. 3 dokončovací nástroj: s 2P skosením (2 závity v reznej časti) a uhlom skosenia 20°

Technické špecifikácie:

Typ závitu: metrický pravidelný pravotočivý zákrut.

• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
• Profil závitu: uhol 60°.
• materiál: nástroj zo zliatiny NC6 oceľ (W-1.2063).

Normy:

• V súlade s normou: DIN-352/3-P.
• norma závitu: ISO DIN-13.
• li>
• tolerancia závitu: ISO2 (6H).
