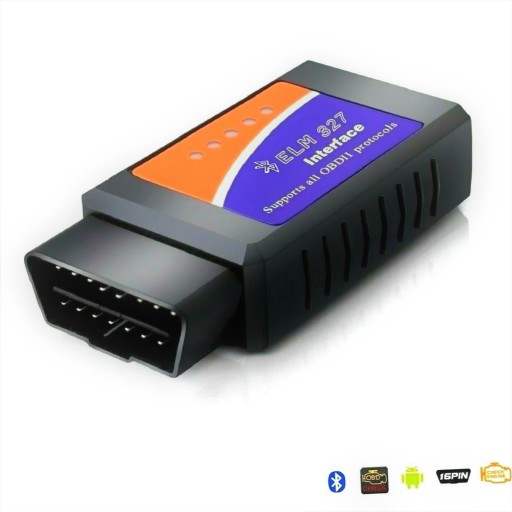

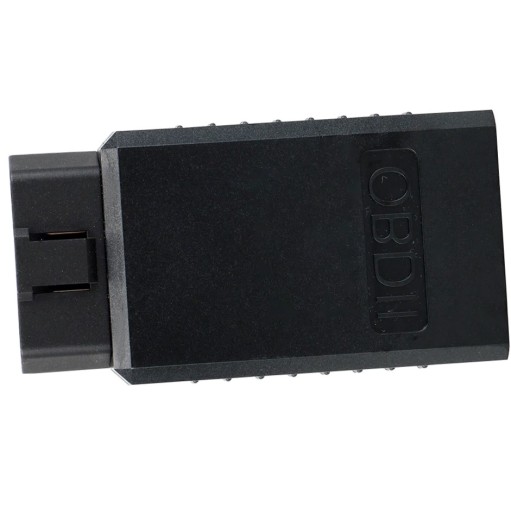

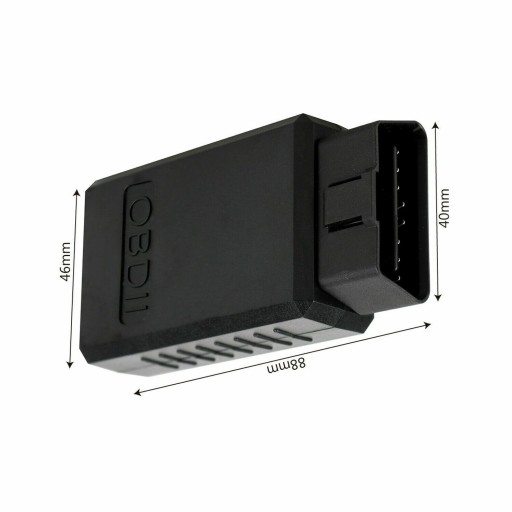

DIAGNOSTICKÉ ROZHRANIE ELM 327 OBD-2 S BLUETOOTH

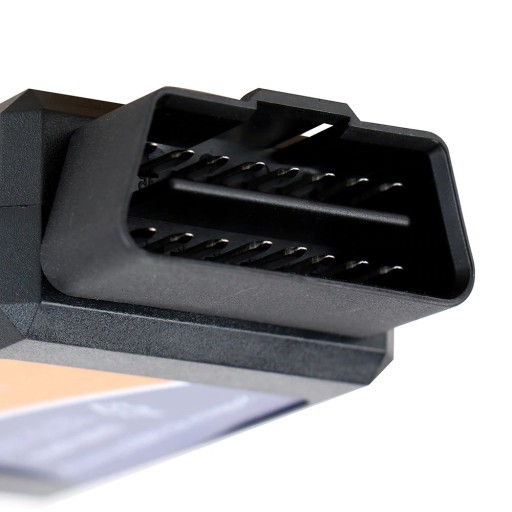

ELM327 Bluetooth je adaptér OBD-2, ktorý poskytuje diagnostiku auta cez konektor OBDII cez prostredníctvom bezdrôtovej komunikácie BlueTooth. Pracuje so všetkými protokolmi OBD2 (ISO 9141, KWP2000, SAE J1850PWM a VPM), má podporu pre zbernicu CAN. Rozhranie s BlueTooth stolným alebo prenosným počítačom umožňuje ELM327 používať s PDA, mobilnými telefónmi alebo tabletmi. Navrhnuté na diagnostiku motora, čítanie chýb, zobrazenie nastavení údajov v reálnom čase a jasné kontroly.

Výhodou skenera OBD-2 - ELM327 je, že komunikuje s akýmkoľvek strojom , podporuje špecifikácie OBD II, bez ohľadu na komunikačný protokol a značku auta. Spravidla ide o všetky americké autá vyrobené od roku 1996 a európske autá – od roku 2001, dieselové – od roku 2004.

Táto verzia adaptéra funguje iba cez bezdrôtové rozhranie Bluetooth ! Nevyžaduje ďalšie káble, je kompaktný a ľahko sa používa.

1. Spoľahlivá verzia – 1.5
2. Čip PIC18F25K80 najvyššej kvality

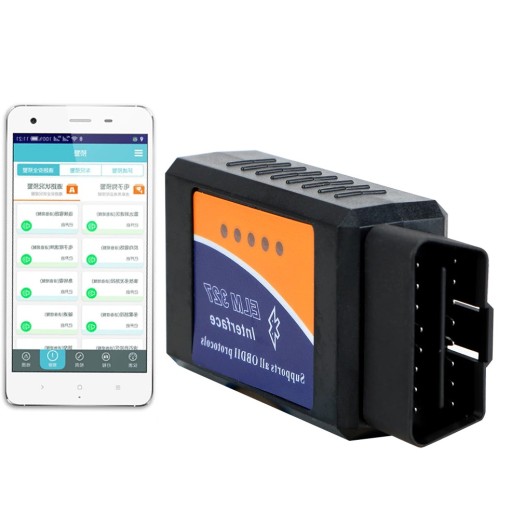

3. Podporuje systém Android a Windows

ELM327 podporuje nasledujúce protokoly OBD2:

• SAE J1850 PWM (41,6 kbaud);
• SAE J1850 VPW (10,4 kbaud);
• ISO 9141-2 (5 baud štart, 10,4 kbaud);
• ISO 14230-4 KWP (5 baud štart, 10,4 kbaud) ;
• ISO 14230-4 KWP (rýchly štart, 10,4 kbaud);
• ISO 15765-4 CAN (11-bitový identifikátor, 500 kbaud);
• ISO 15765-4 CAN (29-bitový identifikátor, 500 kbaud);
• ISO 15765-4 CAN (11-bitový identifikátor, 250 kbaud);
• ISO 15765-4 CAN ( 29-bitový identifikátor, 250 kbaud).

Programy vykonávajú nasledujúce funkcie:

• čítanie kódov na riešenie problémov vo všeobecnosti a pre konkrétneho výrobcu zobrazenie hodnôt (viac ako 3000 kódov v databáze)
• Resetovanie chybových kódov a zhasnutie kontrolky „Skontrolovať motor“ na prístrojovom paneli
• Získanie uložených hodnôt ​​​​aktuálnych parametrov riadiaceho systému, keď sa vyskytnú chybové kódy
• Čítanie a prezeranie výsledkov testov kyslíkového senzora
• Zobrazenie informácií o diagnostikovanom vozidle (kód VIN a kalibračné údaje)

Zobrazenie aktuálnych hodnôt snímača vrátane:

• Rýchlosti motora
• Vypočítanej hodnoty zaťaženia
• Teplota chladiacej kvapaliny
• Stav palivového systému
• Rýchlosť vozidla
• Krátkodobá úprava paliva
• Dlhodobá úprava paliva
• Vnútorný tlak nasávacieho potrubia
• Teplota nasávaného vzduchu
• Prúdenie vzduchu
• Pozícia škrtiacej klapky
• Údaje zo senzora kyslíka
• Tlak paliva
• Tlak oleja

Sada obsahuje softvér pre prácu so zariadením ELM327. Programy majú jasné rozhranie (dostupné v ruštine aj angličtine) a ľahko sa používajú. Inštalácia nevyžaduje špeciálne znalosti.

Súprava obsahuje:

- OBDII diagnostické rozhranie
