katalógové číslo: 62371

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www.stratos.pl/strony/62371.htm

BNC je konektor používaný v meracích zariadeniach, analógových a digitálnych televíznych systémoch, monitorovaní, rádiových telekomunikáciách a (v minulosti) v počítačových sieťach. BNC konektory prenášajú signály až do 4 GHz a sú dostupné vo verziách 50Ω alebo 75Ω. UHF (iný názov UC1) je jedným z najstarších štandardov konektorov, ktoré sa stále používajú v rádiovej a audio-video technológii. Konektory UHF/UC1 pracujú v pásme 0-300MHz a nemajú konštantnú impedanciu.

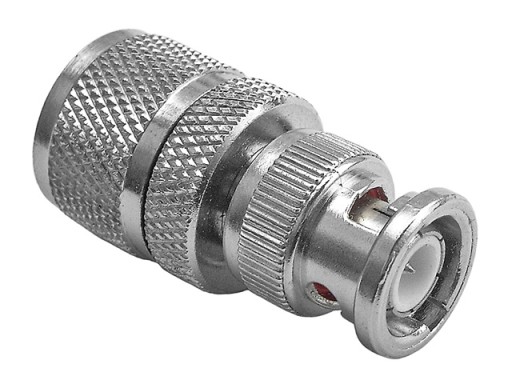

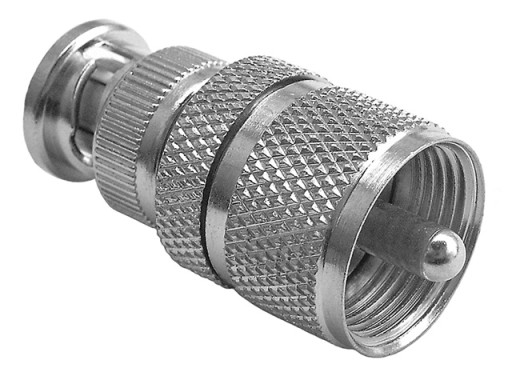

Ponúkaný adaptér je adaptér na výmenu BNC zásuvky za UHF/UC1 zástrčku, nahradenie zásuvky UHF/UC1 za konektor BNC alebo prepojovacie káble. Adaptér sa najčastejšie používa, keď majú pripojené káble alebo zariadenia vhodné konektory UHF/UC1 a BNC. Adaptér má na jednej strane samčí konektor BNC a na druhej samček UHF/UC1.

Adaptér je vyrobený z poniklovanej zliatiny medi. Impedancia adaptéra je 50Ω. Rozmery adaptéra sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. Najčastejšie používané konektory dnes uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

• Materiál : poniklovaná zliatina medi

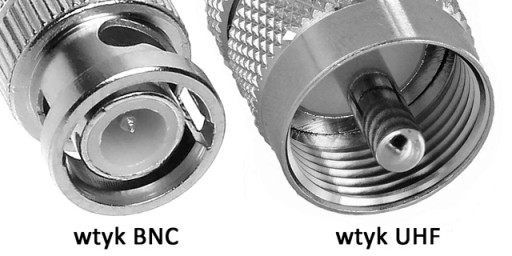

• Konektory: zástrčka BNC samec, zástrčka UHF/UC1 samec
• Impedancia: 50Ω
• Prevádzková šírka pásma: <300MHz
• Dĺžka: 39 mm
• Priemer (v najširšom bode): 18 mm
• Hmotnosť: 28 g

Produkt, ktorý ponúkame, je nový, nepoužité, továrensky zabalené. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
