katalógové číslo: 62373

K dispozícii je katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie na: www.stratos.pl/strony/62373.htm

BNC je konektor používaný v meracích zariadeniach, analógových a digitálnych televíznych systémoch, monitorovaní, rádiových telekomunikáciách a (v minulosti) v počítačových sieťach. BNC konektory prenášajú signály až do 4 GHz a sú dostupné vo verziách 50Ω alebo 75Ω. UHF (iný názov UC1) je jedným z najstarších štandardov konektorov, ktoré sa stále používajú v rádiovej a audio-video technológii. Konektory UHF/UC1 fungujú v pásme 0-300 MHz a nemajú konštantnú impedanciu.

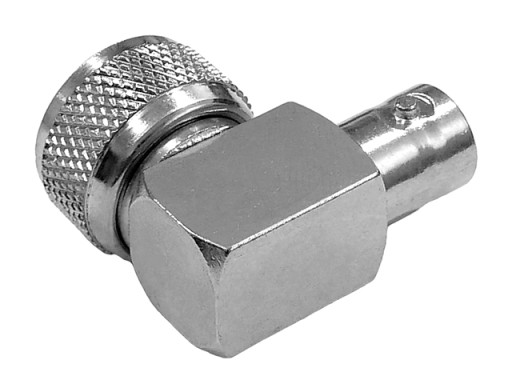

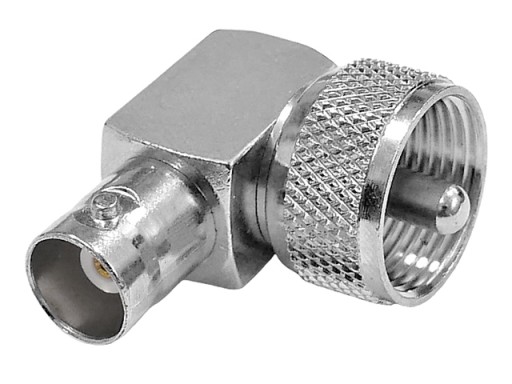

Ponúkaný adaptér je uhlový adaptér na výmenu zástrčky BNC za zástrčku UHF/UC1, ktorá nahrádza UHF/UC1 zásuvka s BNC zásuvkou alebo vzájomné prepojenie káblov. Adaptér sa najčastejšie používa, keď majú pripojené káble alebo zariadenia vhodné konektory UHF/UC1 a BNC. Adaptér má na jednej strane zástrčku UHF/UC1 a na druhej strane zásuvku BNC.

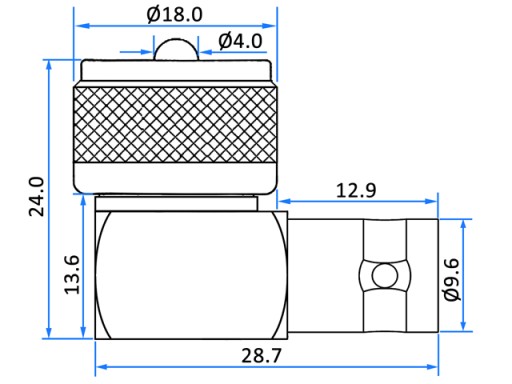

Konektory sú navzájom otočené pod uhlom 90°, takže pri nedostatku miesta nie je potrebné nadmerne ohýbať kábel (čo môže mať za následok zlomenie alebo zhoršenie prenosových vlastností). Vďaka adaptéru je možné pripojiť kábel na miestach, kde je dostupná vzdialenosť len cca 1,5 cm. Adaptér je vyrobený z poniklovanej zliatiny medi. Impedancia adaptéra je 50Ω. Rozmery adaptéra sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. Najčastejšie používané konektory dnes uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

• Materiál : zliatina poniklovanej medi

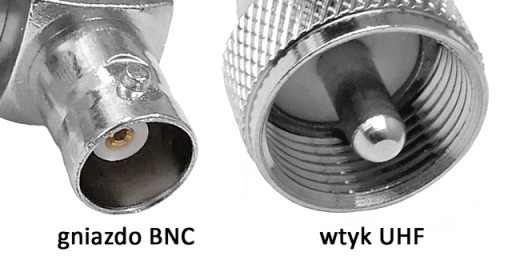

• Konektory: zásuvka BNC, zástrčka UHF/UC1 samec
• Impedancia: 50Ω
• Prevádzková šírka pásma: <300MHz
• Rozmery (dĺžka/hĺbka/hrúbka): 30,5 /26/18mm
• Hmotnosť: cca 22g

Nami ponúkaný produkt je nový, nepoužitý , továrensky zabalené. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
