katalógové číslo: 68410

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na : www. stratos.pl/strony/68410.htm

UHF (UC1) je jedným z najstarších štandardov konektorov, ktoré sa stále používajú v rádiovej a audio-video technológii. Konektor je riešený ako tienená verzia banánika (stredový kontakt má priemer 4 mm). UHF konektory pracujú v pásme 0-300MHz a nemajú konštantnú impedanciu. Najčastejšie sa používajú v rádioamatérskych zariadeniach a anténach.

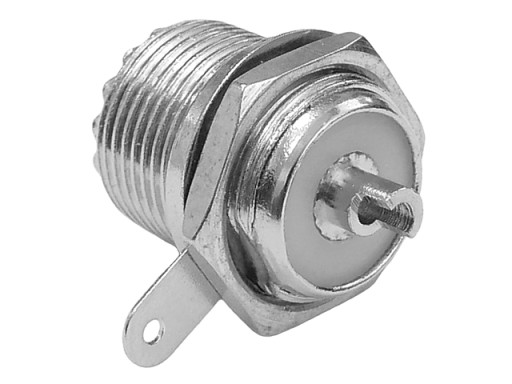

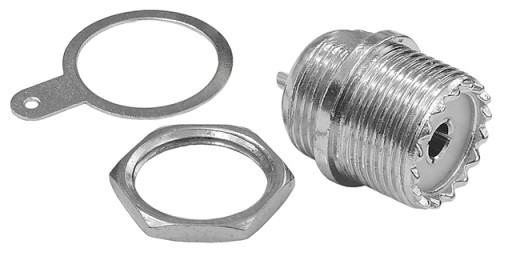

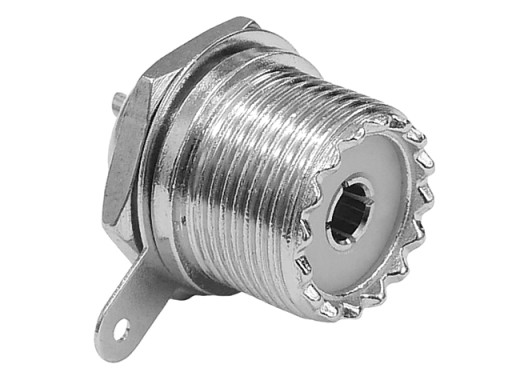

Ponúkaný konektor je zásuvka typu female pre montáž na dosku (panel). Zásuvka sa skladá z troch prvkov a má koncovky na spájkovanie kábla: centrálny kontakt vo forme objímky z medenej zliatiny a uzemňovací kontakt vo forme pocínovanej „vlajočky“.

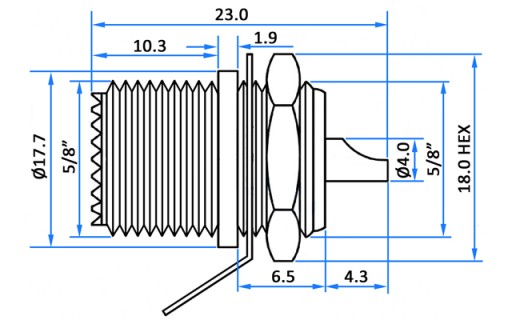

Zásuvka je určený pre montáž na dosku (panel) s hrúbkou do 3mm. Zásuvka má 5/8" závit a maticu H18. Rozmery konektora sú na obrázku nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). V televíznych zariadeniach a anténach, SAT, FM, DAB, DVB, GSM, GPS, WiFi atď., sú konektory určené na prevádzku vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz použité konektory sú uvedené v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

Zásuvka je vyrobená z poniklovaného zinku zliatina, centrálny kolík je vyrobený zo zliatiny medi Impedancia zásuvky je 50Ω.

• Konektor: Zásuvka UHF /UC1 50Ω samica, typ panelu
• Materiál : poniklovaná zliatina zinku, centrálny kolík vyrobený zo zliatiny medi
• Impedancia: 50Ω
• Prevádzková šírka pásma: <300MHz
• Závit: 5/8"-24UNEF
• Matica: šesťhranná 18,0 mm
• Maximálna hrúbka panelu: cca 3 mm
• Rozmery (dĺžka/priemer v najširšom bode): cca 23/18 mm. li>
• Hmotnosť: 14g

Nami ponúkaný produkt je nový, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
