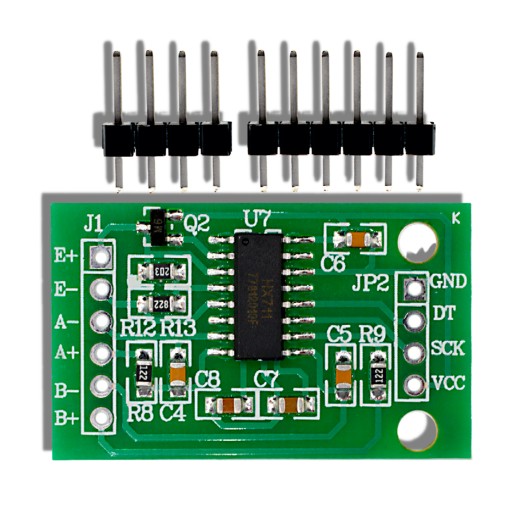

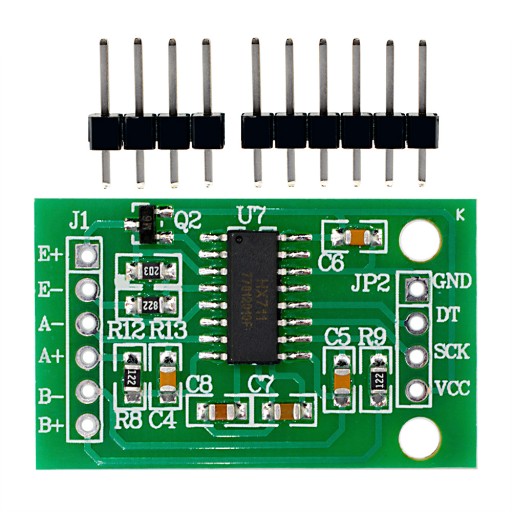

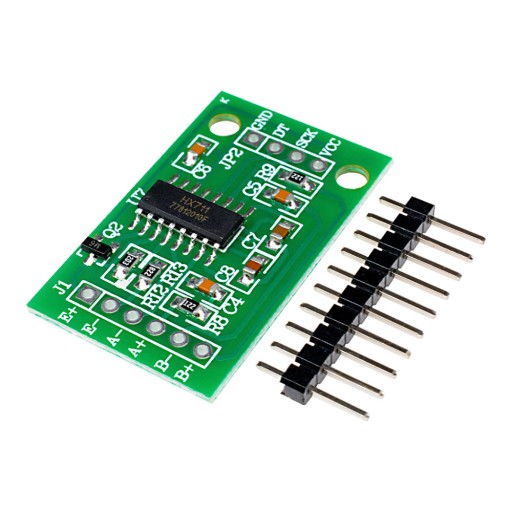

⭐️Modul snímača zaťaženia využívajúci systém HX711 s 24-bitovým analógovo-digitálnym prevodníkom

✅ Modul je navrhnutý na prevádzku tenzometrického lúča

⭐️ Používa sa v Arduine projekty

✅ Na palube sú dva kanály

⭐️ Zosilňovač nevyžaduje externý oscilátor

✅ Nízkošumový aktívny predzosilňovač s voliteľným zosilnením 32, 64, 128

⭐️ Rozsah napájacieho napätia je 2,6V - 5,5V

Modul zosilňovača tenzometrického lúča HX711, snímač tlaku - špecifikácia:

• Počet kanálov: 2
• Aktívny predzosilňovač PGA s nízkym šumoms voliteľným zosilnením 32, 64 a 128
• Regulátor napájania nabíjacej bunky a analógový ADC napájací zdroj
• Nie je potrebný žiadny externý oscilátor
• Zapnutie na čipe reset
• Jednoduché sériové ovládanie a sériové rozhranie: ovládanie založené na kolíkoch, nevyžaduje sa žiadne programovanie
• Voliteľná výstupná dátová rýchlosť 10SPS alebo 80SPS
• Prúdová spotreba vrátane vstavaného analógového regulátora napájania: normálna prevádzka <1,5 mA, vypnutie <1 uA
• Rozsah napájacieho napätia: 2,6 V – 5,5 V
• Rozsah prevádzkovej teploty: -20 °C až +85 °C

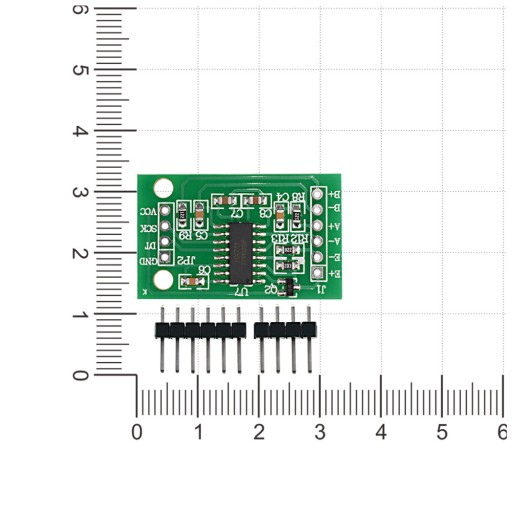

• Rozmery: 35 mm x 20 mm
• 10-kolíkový prúžok

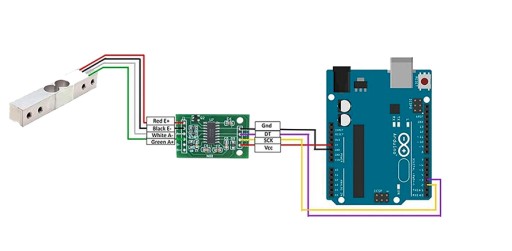

Rozety:

⭐️ VCC - napájacie napätie 2,6V - 5,5V

⭐️ GND - uzemnenie

⭐️ SK - hodiny (sériová zbernica)

⭐️ DT - dáta (sériová zbernica)

⭐️ E+, E-, A -, A+, B-, B+ - na pripojenie tenzometrického nosníka
