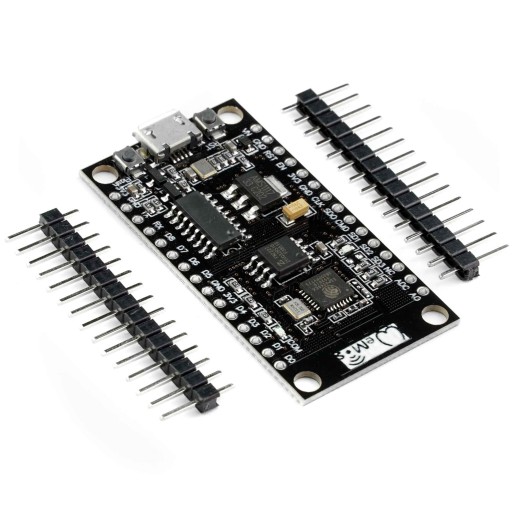

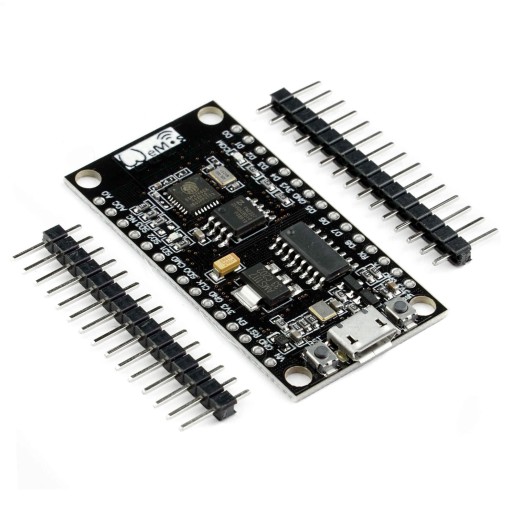

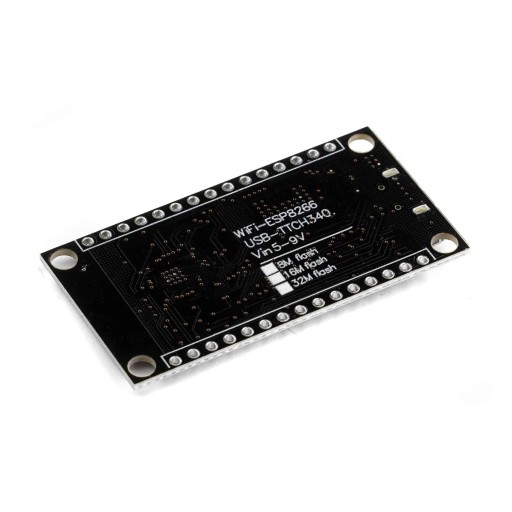

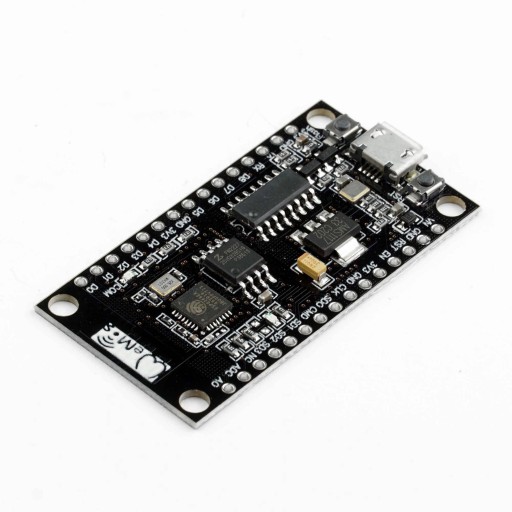

Mikrokontrolér ESP8266 s ďalšou 32Mb FLASH pamäťou na doske NODEMCU V3 od WEMOS. Tento modul disponuje bezdrôtovou WiFi konektivitou, vďaka vstavanému USB ovládaču CH340 ho môžeme naprogramovať priamo z microUSBkonektora umiestneného na doske. Regulátor napätia umiestnený na doske umožňuje napájať modul nielen z 5V cez USB port, ale umožňuje použiť aj napätie od 4V do 9V privedením na VIN piny. K dispozícii máme 10 GPIO pinov, 1 analógový port a podporu protokolov UART, I2C a SPI. Modul podporuje skriptovací jazyk LUA. Na internete je k dispozícii množstvo open source projektov venovaných tomuto modulu, vrátane systému domácej automatizácie SUPLA.

Modul je možné naprogramovať pomocou prostredia ArduinoIDE po pridaní odkazu na úložisko s doskami ESP. Sada obsahuje zlaté kolíky na samospájkovanie.

Špecifikácia:

• Čip: ESP8266
• Napájacie napätie: 4V až 9V DC alebo 5V cez microUSB konektor
• Logické napätie: 3,3 V
• Pamäť FLASH: 32 Mb
• Anténa: PCB
• Wi-Fi pripojenie v štandarde 802.11 b/g štandardný /n
• Režim: AP (prístupový bod), STA (samostatný), AP+STA
• Podpora: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Porty: 10 x GPIO - PWM / I2C / SPI / 1-Wire / UART
• Maximálny prúd na I/O pinoch: 12 mA
• Prevodník USB-UART: CH340
• ADC prevodník – 10-bitový
• Konektor: micro USB
• Dve tlačidlá: FLASH, pre programovanie, a RST (RESET)
• Rozmery: 49 mm x 26 mm

ESP8266 + 32Mb FLASH Wemos NODEMCU V3 CH340 4V-9V
