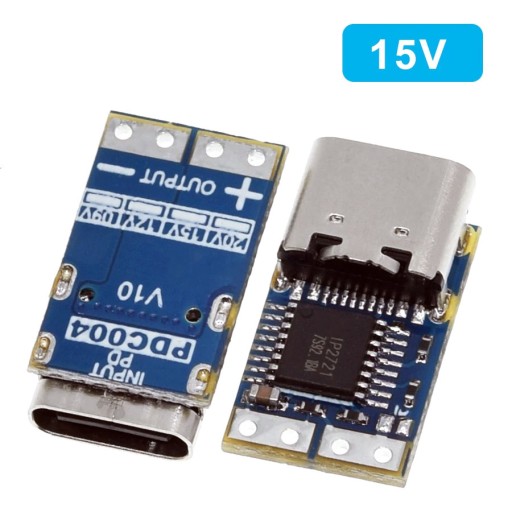

Trigger - tester pre nabíjačky PowerDelivery USB typ C, napätie 15V

PDC004 je modul trigger - tester pre rýchle USB nabíjačky podporujúce technológiu Power Delivery PD2.0 PD3.0 na báze čipu PD2721/IP2721. Štandardná hodnota napätia na výstupe USB nabíjačky je 5,0 V. Na otestovanie použitia vyšších napätí na výstupe takejto nabíjačky je potrebné pripojiť k nabíjaniu zariadenie ako smartfón, powerbanka alebo tablet s podporou technológie PD. Ak chceme takúto nabíjačku otestovať, bez „vhodnej záťaže“ bude namerané napätie vždy 5,0V. Pomocou ponúkaného modulu elektronického uvoľnenia napätia vieme kontrolovať a merať vyššie výstupné napätia. Môžete tiež skúsiť použiť rýchlonabíjačku PD2.0/PD3.0 a spúšť ako zásuvnýuniverzálny zdroj pre iné elektronické zariadenia: napájanie notebooku, napájanie spájkovačky a pod.

Technické údaje:

• spúšťací modul testera napätia pre rýchle USB nabíjačky

  ► model PDC004

• podporuje všetky PD2 USB nabíjačky 0 PD3.0 Fast Charging / QC4 Quick Charge
• výstupné napätie: 15V (nenastaviteľné, nabíjačka musí podporovať 15V)
• integrovaný čip: PD2721.
• vstupný konektor: USB typ C zásuvka
• výstupný konektor: konektor pre spájkovacie vodiče - spájkovacie plôšky - otvory
• Doska plošných spojov s pokovovaním otvorov

Poznámka: Uvoľnenie napätia nerozšíri náš telefón, tablet alebo powerbanku o funkciu rýchleho nabíjania. Použitie vyššieho napätia ako 5,0 V na prenosné zariadenie bez funkcie PD2.0 ho určite poškodí.
