katalógové číslo: 68423

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na nasledujúcej adrese: www.stratos.pl/strony/68423.htm

UHF (UC1) je jedným z najstarších štandardov konektorov, ktoré sa stále používajú v rádiovej a audio-video technológii. Konektor je riešený ako tienená verzia banánika (stredový kontakt má priemer 4 mm). UHF konektory pracujú v pásme 0-300MHz a nemajú konštantnú impedanciu. Najčastejšie sa používajú v rádioamatérskych zariadeniach a anténach.

Ponúkaný konektor je zásuvka typu samica a je určený na použitie na 50Ω koaxiálnom kábli s priemerom centrálneho jadra 0,8-1,1 mm, priemerom dielektrika 2,7-3,0 mm a vonkajší priemer 4,5 mm -5,4 mm, t. j. na kábloch z rodiny RG-58 používaných v rádiovej komunikácii.

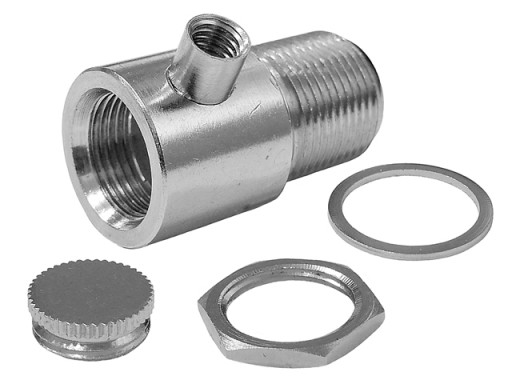

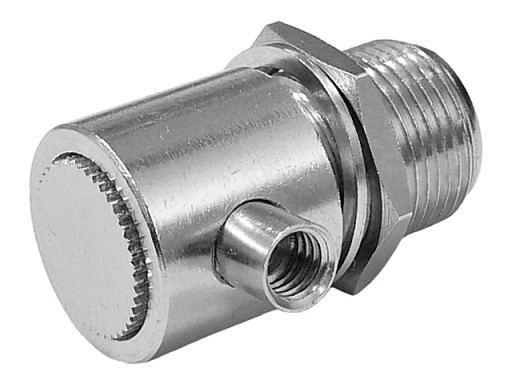

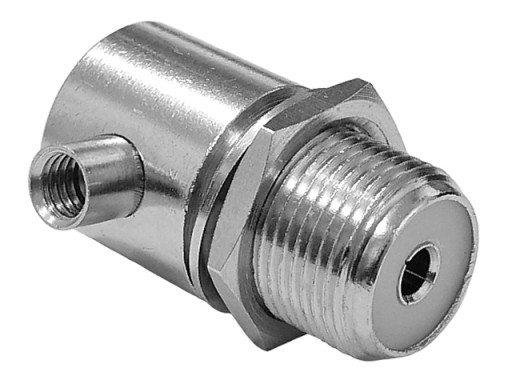

Ponúkaný konektor je uhlová zásuvka, ktorá je užitočná pri. nedostatok miesta núti kábel sa po opustení konektora ohýbať. Silný ohyb kábla môže spôsobiť prasknutie alebo roztrhnutie vnútorného vodiča/tienenia a v dôsledku toho zhoršenie prenosu signálu. Konektor je možné použiť ako káblovú zásuvku alebo ako panelovú zásuvku. Šesťhranná matica a podložka umožňujú pripevnenie konektora k doske/panelu. Závitová čiapočka slúži na zakrytie dizajnového otvoru umožňujúceho spájkovanie centrálneho vodiča.

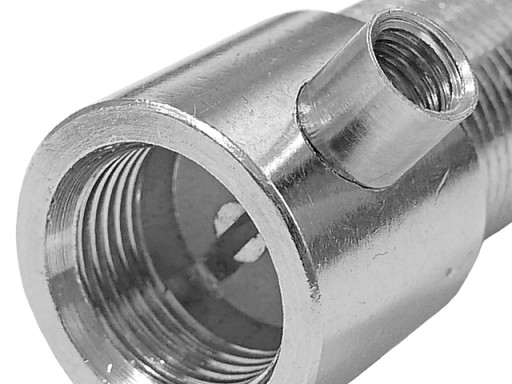

Stredový vodič vloženého kábla je prispájkovaný na stredový kolík cez dizajnový otvor v zadnej časti zásuvky, kontakt tienenie kábla s hmotnosťou konektora sa dosiahne zaskrutkovaním vhodne tvarovaného kábla do závitovej objímky v spodnej časti konektora.

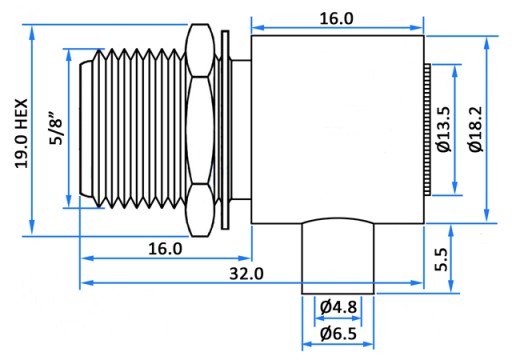

Rozmery zásuvky sú uvedené nižšie:

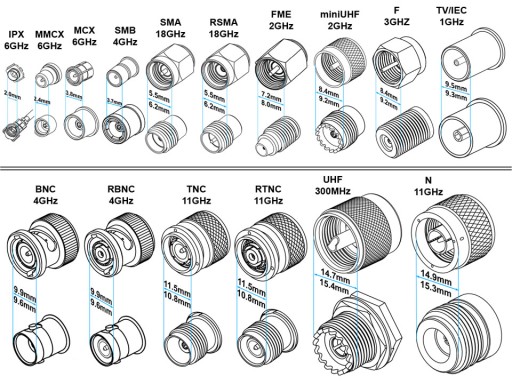

Veľa typy koaxiálnych konektorov sa používajú na prenos RF signálov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. V súčasnosti najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu prevádzkovú frekvenciu a približné priemery konektorov.

Zásuvka je vyrobená z poniklovaná zliatina medi. Impedancia zásuvky je 50Ω.

• Konektor: zásuvka UHF/UC1 50Ω samica, uhlová
• Materiál: zliatina medi poniklovaná
• Zodpovedajúce kábel: RG -58 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <300MHz
• Rozmery (dĺžka/výška/priemer v najširšom bode): pribl. 32,5/24 /19mm
• Hmotnosť: 35g

Nami ponúkaný produkt je nový, nepoužitý, zabalený vo výrobe. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
