katalógové číslo: 67410

K dispozícii je katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie na: www.stratos.pl/strony/67410.htm

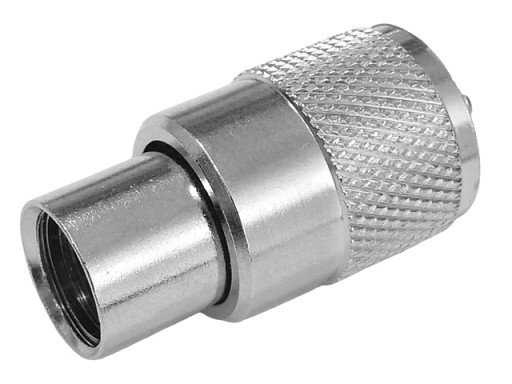

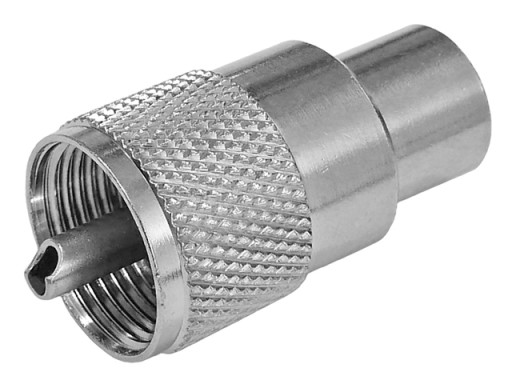

UHF (UC1) je jedným z najstarších štandardov konektorov, ktoré sa stále používajú v rádiovej a audio-video technológii. Konektor je riešený ako tienená verzia banánika (stredový kontakt má priemer 4 mm). UHF konektory pracujú v pásme 0-300MHz a nemajú konštantnú impedanciu. Najčastejšie sa používajú v amatérskych rádiových zariadeniach a anténach.

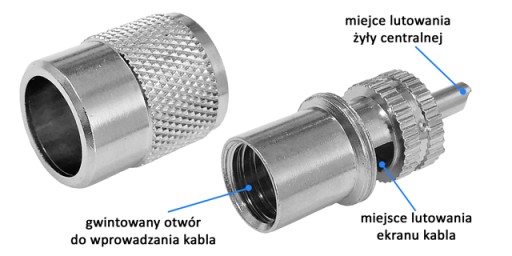

Ponúkaný konektor je zástrčka samec a je určený na montáž na 50Ω koaxiálny koaxiálny kábel s vonkajším priemerom 10,0-10,6mm, t.j. káble z rodiny H-1000 alebo RG- 213 používané v rádiovej komunikácii. Centrálne jadro kábla je spojené s kolíkom zástrčky spájkovaním. Kontakt tienenia kábla so zemou zástrčky je možné dosiahnuť prispájkovaním alebo priskrutkovaním kábla so zrolovaným tienením do otvoru pre vstup kábla so závitom.

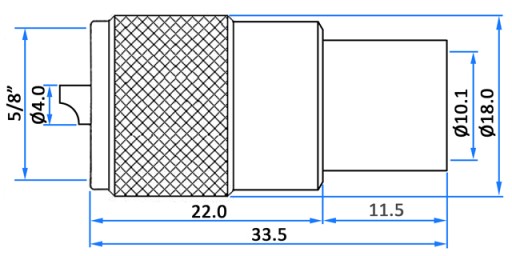

Rozmery zástrčky sú uvedené nižšie:

Na prenos RF signálov (Rádio Frequency - vysoké frekvencie MHz-GHz) sa používa mnoho typov koaxiálnych konektorov. Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. V súčasnosti najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu prevádzkovú frekvenciu a približné priemery konektorov.

Zástrčka je vyrobená z poniklovaná zliatina medi. Impedancia zástrčky je 50 Ω.

• Konektor: zástrčka UHF/UC1 50Ω
• Materiál: poniklovaná zliatina medi
• Zodpovedajúci kábel: H -1000 , RG-213 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <300MHz
• Rozmery (dĺžka/priemer v najširšom bode): cca. 33,5/18mm
• Hmotnosť: 15g

Produkt, ktorý ponúkame je nový, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
