katalógové číslo: 67435

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú k dispozícii na : www.stratos.pl/strony/67435.htm

UHF (UC1) je jedným z najstarších štandardov konektorov, ktoré sa stále používajú v rádiovej a audio-video technológii. Konektor je riešený ako tienená verzia banánika (stredový kontakt má priemer 4 mm). UHF konektory pracujú v pásme 0-300MHz a nemajú konštantnú impedanciu. Najčastejšie sa používajú v amatérskych rádiových zariadeniach a anténach.

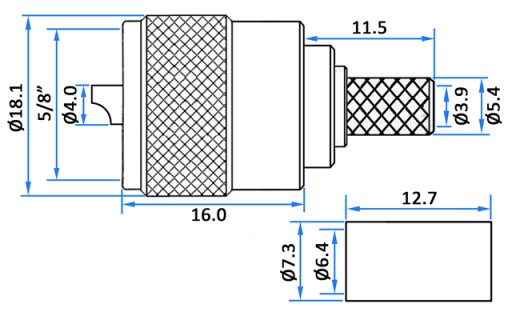

Ponúkaný konektor je zástrčka samec a je určený na použitie na 50Ω koaxiálnom koaxiálnom kábli s priemerom centrálneho jadra 1,2-1,7 mm, dielektrikum priemer 3,2-3,9 mm a vonkajší priemer 5,2 mm -6,0 mm, t.j. na kábloch z rodiny H-155 (RF-5, RF-5X atď.) používaných v inštaláciách Wi-Fi, GSM a rádiovej komunikácie. . Zvlnená objímka na obrazovke a plášti kábla zaisťuje kontakt medzi obrazovkou a uzemnením zástrčky. Centrálne jadro kábla je spojené s kolíkom zástrčky spájkovaním. Rozmery zástrčky sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. V súčasnosti najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

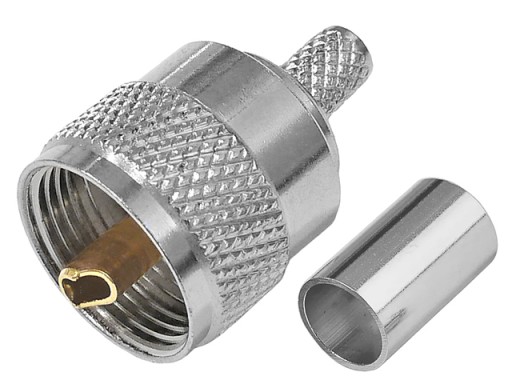

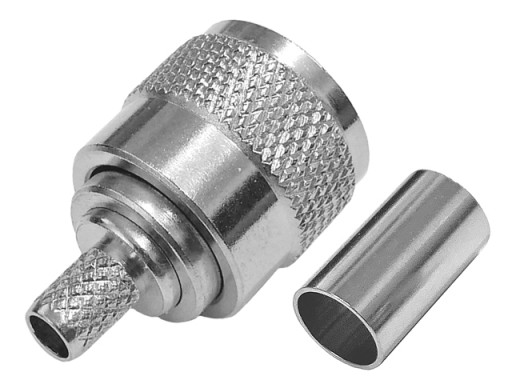

Ponúkaná zástrčka je vyrobená z poniklovaná mosadz a má pozlátený stredový kolík. Impedancia zástrčky je 50Ω. Na zalisovanie zástrčky na kábel potrebujete krimpovací nástroj, napr. Krimpovacie lisy nájdete v našej ponuke zadaním model lisu do poľa 'hľadať v používateľských položkách'.

• Konektor: UHF /UC1 zástrčka 50Ω samec
• Materiál: poniklovaná zliatina medi, pozlátený stredový kolík
• Kompatibilný kábel: H-155 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <300 MHz
• Rozmery (dĺžka s rukávom/priemer v najširšom bode): cca 35/18 mm
• Hmotnosť: 14 g

Produkt, ktorý ponúkame, je nový, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
