katalógové číslo: 62682

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www.stratos.pl/strony/62682.htm

UHF (UC1) je jedným z najstarších štandardov konektorov, ktoré sa stále používajú v rádiovej a audio-video technológii. Konektor je riešený ako tienená verzia banánika (stredový kontakt má priemer 4 mm). UHF konektory pracujú v pásme 0-300MHz a nemajú konštantnú impedanciu. Najčastejšie sa používajú v amatérskych rádiových zariadeniach a anténach. Konektor N je populárny koaxiálny konektor používaný v rádiovej a televíznej technike. N konektory pracujú v pásme do 11 GHz a sú dostupné vo verziách s impedanciou 50 Ω (používané vo WiFi a GSM sieťach) alebo 75 Ω (používané v káblovej televízii).

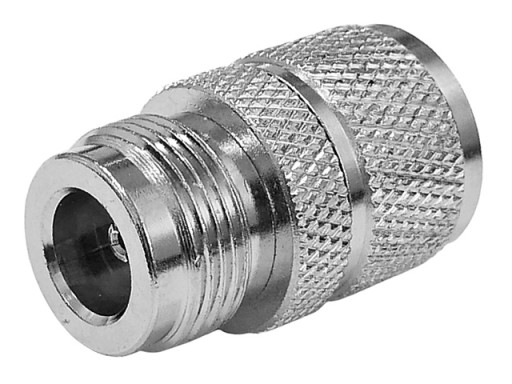

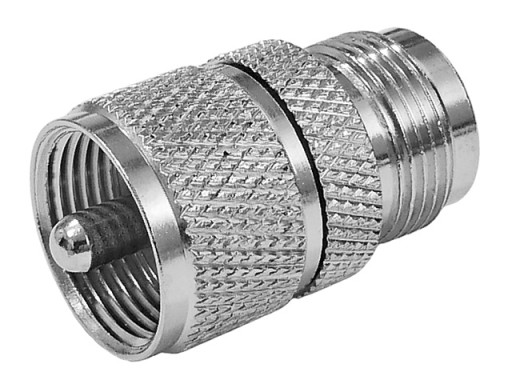

Ponúkaný adaptér je adaptér na výmenu zástrčky N za zástrčku UHF /UC1, výmenu zásuvky UHF/UC1 za zásuvku N alebo vzájomné prepojenie káblov. Adaptér sa najčastejšie používa, keď majú pripojené káble alebo zariadenia vhodné konektory N a UHF/UC1. Adaptér má na jednej strane samec UHF/UC1 konektor a na druhej samicu N konektor.

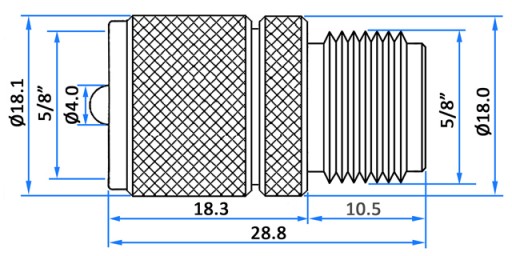

Ponúkaný adaptér je vyrobený z poniklovanej zliatiny medi. Impedancia adaptéra je 50Ω. Rozmery adaptéra sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. Najčastejšie používané konektory dnes uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

• Materiál : zliatina poniklovanej medi

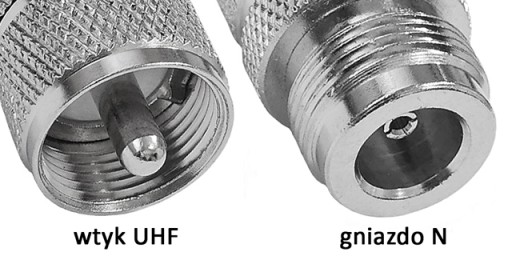

• Konektory: zástrčka UHF/UC1 samec, zásuvka N
• Impedancia: 50Ω
• Prevádzková šírka pásma: <300 MHz
• Dĺžka: 30 mm
• Priemer (v najširšom bode): 18 mm
• Hmotnosť: 25 g

Produkt, ktorý ponúkame, je nový, nepoužité, továrensky zabalené. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
