katalógové číslo: 68532

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www .stratos. pl/strony/68532.htm

Konektor N je populárny koaxiálny konektor používaný v rádiovej a televíznej technike. N konektory pracujú v pásme do 11 GHz a sú dostupné vo verziách s impedanciou 50 Ω (používané vo WiFi a GSM sieťach) alebo 75 Ω (používané v káblovej televízii).

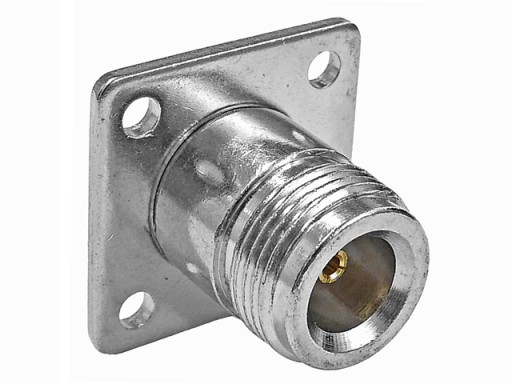

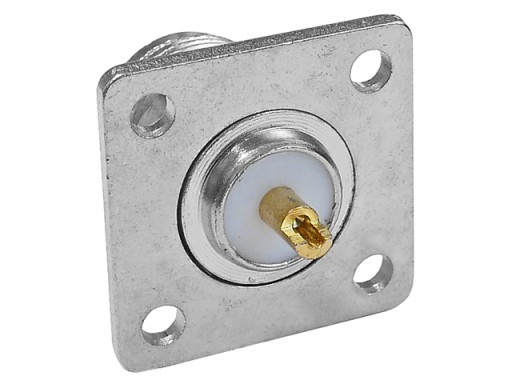

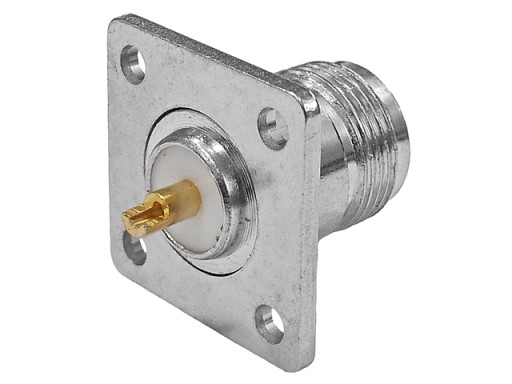

Ponúkaný konektor je zásuvka pre montáž na dosku (panel). Zásuvka má štvorcovú základňu so štyrmi otvormi na priskrutkovanie k doske. Stredový kontakt v podobe pozlátenej objímky slúži na spájkovanie centrálneho jadra kábla, hmota kábla by mala byť pripevnená kdekoľvek v puzdre.

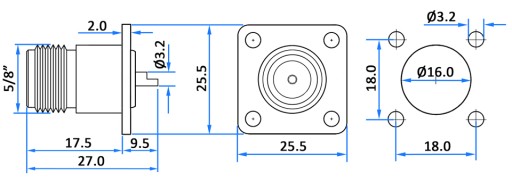

Zásuvka je určená pre montáž na dosku (panel) s montážnym otvorom s priemerom 16 mm a 4 otvormi na upevnenie skrutiek. Rozmery zásuvky a montážnych otvorov sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. V súčasnosti najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu prevádzkovú frekvenciu a približné priemery konektorov.

Zásuvka je vyrobená z poniklovaná zliatina medi, stredový kolík je pozlátený. Impedancia zásuvky je 50Ω.

• Konektor: zásuvka N 50Ω samica, typ panelu
• Materiál: zliatina medi poniklovaná, stredový kolík pozlátený
• Impedancia: 50Ω
• Prevádzková šírka pásma: <11GHz
• Montáž: 4 otvory pre montážne skrutky
• Rozmery (šírka/výška/hĺbka) : cca 25,5/25,5/27mm
• Hmotnosť: 23g

Nami ponúkaný produkt je nový, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
