katalógové číslo: 68555

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www stratos.pl/strony/68555.htm

Konektor N je populárny koaxiálny konektor používaný v rádiovej a televíznej technike. N konektory pracujú v pásme do 11 GHz a sú dostupné vo verziách s impedanciou 50 Ω (používané vo WiFi a GSM sieťach) alebo 75 Ω (používané v káblovej televízii).

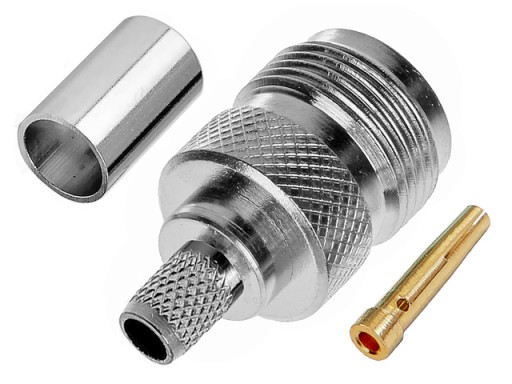

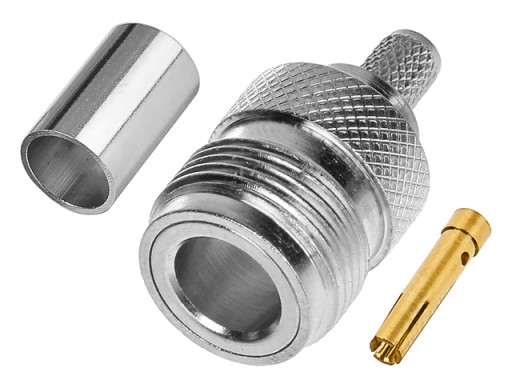

Ponúkaný konektor je zásuvka samica a je určená na umiestnenie na 50Ω koaxiálny koaxiálny kábel so stredovým priemerom jadra 1,2-1,7mm, dielektrickým priemerom 3,2-3,9mm a vonkajším priemerom 5,2-6,0mm, t.j. na káble z H- 155 rodina (RF-5, RF-5X, atď.) používaná v inštaláciách Wi-Fi -Fi, GSM a v rádiovej komunikácii. Tieniaci kontakt zabezpečuje krimpovaná objímka, stredové jadro kábla je spojené s kolíkom konektora spájkovaním alebo krimpovaním. Rozmery zásuvky sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. Najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

Ponúkaná zásuvka je vyrobená z poniklovaná mosadz a má pozlátený stredový kolík. Impedancia konektora je 50Ω. Na zalisovanie zásuvky na kábli potrebujete krimpovací nástroj, napr. Krimpovacie lisy nájdete v našej ponuke zadaním modelu krimpovač do poľa 'hľadať v položkách používateľa.

• Konektor: Zásuvka N 50Ω
• Materiál: poniklovaná zliatina medi, pozlátený stredový kolík
• Zodpovedajúci kábel: H-155 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <11GHz
• Rozmery (dĺžka s rukávom/priemer v najširšom bode): cca 33,5/15,5 mm
• Hmotnosť: 18 g

Nami ponúkaný produkt je nový, nepoužitý produkt, zabalený vo výrobe. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
