katalógové číslo: 68588

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www. stratos.pl/strony/68588.htm

Konektor N je populárny koaxiálny konektor používaný v rádiovej a televíznej technike. N konektory pracujú v pásme do 11 GHz a sú dostupné vo verziách s impedanciou 50 Ω (používané vo WiFi a GSM sieťach) alebo 75 Ω (používané v káblovej televízii).

Ponúkaný konektor je zásuvka samica a je určená na umiestnenie na 50Ω koaxiálny koaxiálny kábel so stredovým priemerom jadra 0,8-1,1mm, dielektrickým priemerom 2,7-3,0mm a vonkajším priemerom 4,5-5,4mm, t.j. na káble z RG- Skupina 58 používaná v rádiovej komunikácii.

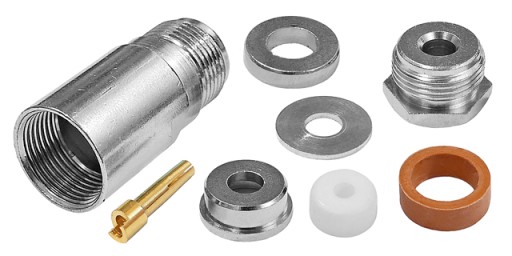

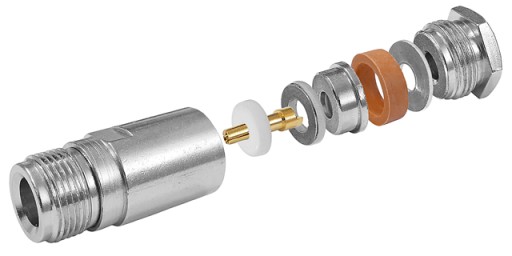

Konektor pozostáva z 8 položiek. Centrálny kolík zásuvky je prispájkovaný, vhodne tvarovaná káblová clona (zvinutá v špeciálne vytvarovanom krúžku) je stlačená pri otáčaní zásuvky, čím sa zabezpečí kontakt so zemou konektora.

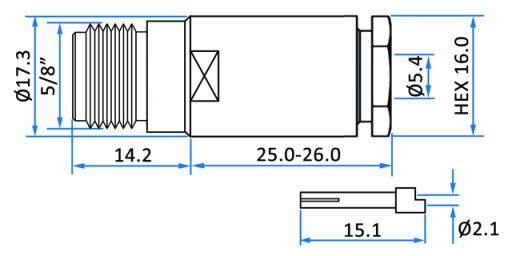

Rozmery zásuvky sú uvedené nižšie :

Na prenos RF signálov (Radio Frequency - vysoké frekvencie MHz-GHz) sa používa mnoho typov koaxiálnych konektorov. Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. V súčasnosti najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu prevádzkovú frekvenciu a približné priemery konektorov.

Zásuvka je vyrobená z poniklovaná zliatina medi, stredový kolík je pozlátený. Impedancia zásuvky je 50Ω.

• Konektor: zásuvka N 50Ω
• Materiál: zliatina medi poniklovaná, stredový kolík pozlátený
• Zodpovedajúci kábel: RG -58 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <11GHz
• Rozmery (dĺžka/priemer v najširšom bode): pribl. 40/17,5mm
• Hmotnosť: 44g

Nami ponúkaný produkt je nový, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
