katalógové číslo: 67560

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú dostupné na: www stratos.pl/strony/67560.htm

Konektor N je populárny koaxiálny konektor používaný v rádiovej a televíznej technike. N konektory pracujú v pásme do 11 GHz a sú dostupné vo verziách s impedanciou 50 Ω (používané vo WiFi a GSM sieťach) alebo 75 Ω (používané v káblovej televízii).

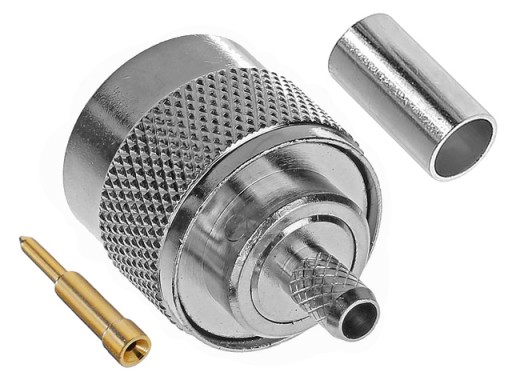

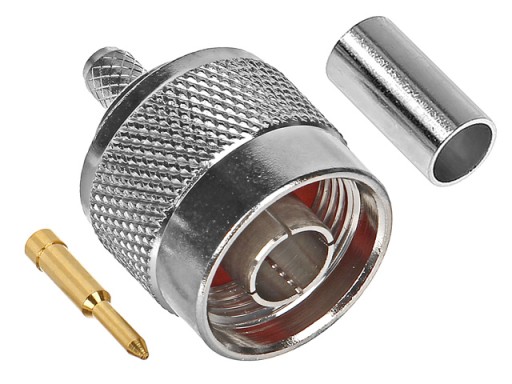

Ponúkaný konektor je zástrčka samec a je určená na montáž na 50Ω koaxiálny koaxiálny kábel s priemerom centrálneho jadra 0,8-1,1 mm, dielektrickým priemerom 2,7-3,2 mm a vonkajším priemerom 4,5-5,5 mm, t.j. na káble z RG- 58 rodina používaná v rádiovej komunikácii. Tieniaci kontakt zabezpečuje krimpovaná objímka, stredové jadro kábla je spojené s kolíkom konektora spájkovaním alebo krimpovaním. Rozmery zástrčky sú uvedené nižšie:

Na prenos RF signálov sa používa veľa typov koaxiálnych konektorov (Radio Frequency - vysoké frekvencie MHz-GHz). Zariadenia a antény TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi majú konektory navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľkých desiatok MHz do niekoľkých desiatok GHz. V súčasnosti najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

Ponúkaná zástrčka je vyrobená z poniklovaná mosadz a má pozlátený stredový kolík. Impedancia konektora je 50Ω. Na zalisovanie zástrčky na kábli potrebujete krimpovací nástroj, napr. Krimpovacie lisy nájdete v našej ponuke zadaním model lisu do poľa 'hľadať v položkách používateľa'.

• Konektor: N 50Ω samec zástrčka
• Materiál: poniklovaná zliatina medi, pozlátený stredový kolík
• Zodpovedajúci kábel: RG-58 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <11GHz
• Rozmery (dĺžka s rukávom/priemer v najširšom bode): cca 33,5/20 mm
• Hmotnosť: 21 g

Nami ponúkaný produkt je nový, nepoužitý produkt, zabalený vo výrobe. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
