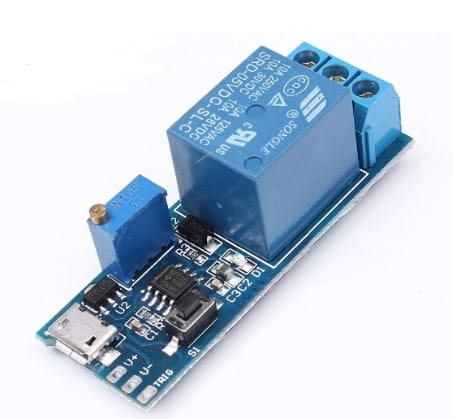

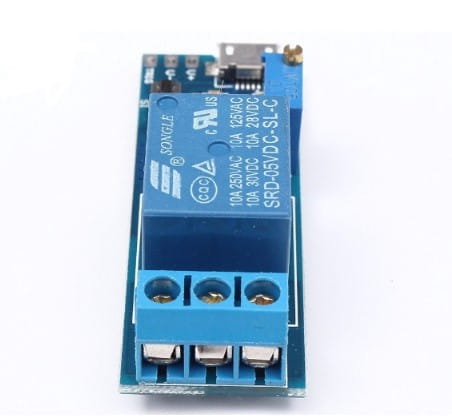

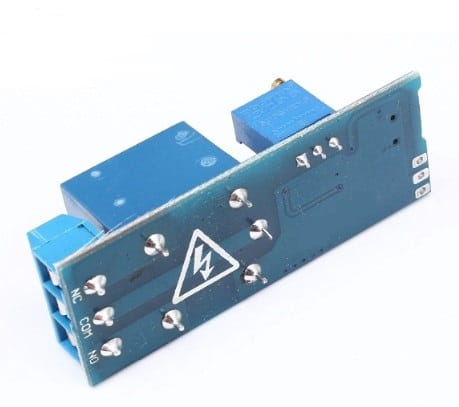

Modul s relé a časovačom.

Princíp činnosti:

Po pripojení napájania relé zostáva vypnutie, zopnutie relé nastane stlačením tlačidla alebo privedením nízkeho stavu na vstup označený ako TRIG. Čas zostávajúci do vypnutia relé sa počíta od momentu uvoľnenia tlačidla\na vstupe TRIG sa objaví vysoký stav.

Čas sa nastavuje potenciometrom od 0 do 24 s, otáčaním na ľavé skracuje čas, otáčanie doprava ho zvyšuje.

Napájacie napätie:

• 5 V DC cez microUSB konektor
• 12V DC cez kontakty: V+ a V-

Možné úpravy systému:

1. pridanie 100nF kondenzátora medzi kontakty V- a TRIG spôsobí zapnutie a vypnutie napájania po uplynutí nastaveného času po relé
2. modul je vhodný pre prácu so snímačmi prietoku kvapalín, napr. YF-S201 vám umožňuje zostaviť zariadenie, ktoré sa zapne, keď je detekovaný prietok kvapaliny, a vypne, keď sa prietok zastaví, na tento účel medzi výstupným prietokom kvapaliny snímača a vstupom TRIG modulu by mal byť kondenzátor 100 nF vložené do série

3. na zvýšenie maximálnej doby zapnutia relé zvýšte hodnotu kapacity kondenzátora C2

   vzorec na výpočet kapacity C2: T = 1,1 RC

   pre 22uf kondenzátor a 1M rezistor T = 1,1 * 0,000022 * 1000000 = 24,2 s

Rozmery modulu: 5,4 x 1,9 x 1,8 cm
