Určené na všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5d), z uhlíkovej konštrukčnej ocele, nízkolegovanej ocele a oceľoliatiny s pevnosťou do Rm <600 MPa.

Technická špecifikácia:

• značka: Horn / Artpol.
• závit typ: metrický obyčajný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• číslo počet drážok: 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

Štandardy:

• V súlade s normou: DIN-352/3-P.
• závit norma: ISO DIN-13.
• tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø4,2 mm.

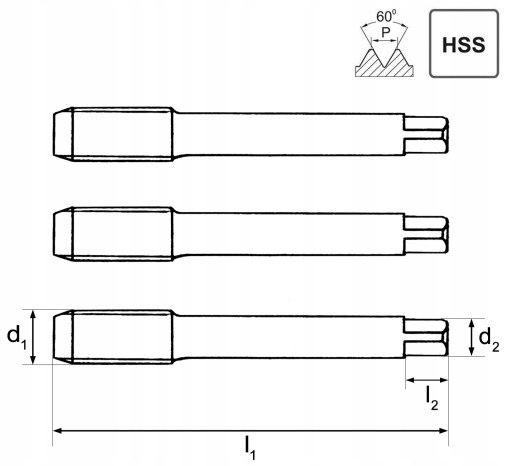

Rozmery (technický výkres):

• závit (d1): M5.
• rozstup závitu (p): 0,80.
• dĺžka celej časti (l1): 50 mm.
• dĺžka rukoväte vodiča (l2): 8 mm .
• priemer rukoväte vodiča (d2): štvorcový 4,9 mm.

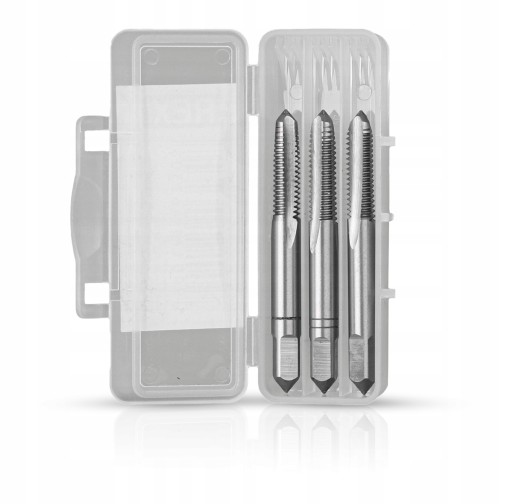

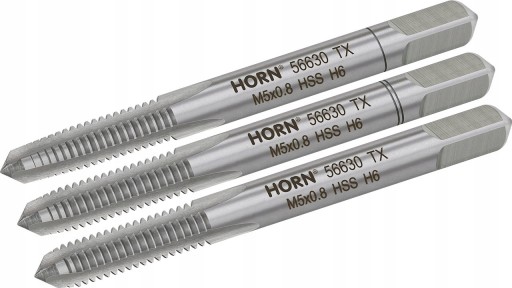

Súprava sa skladá z 3 závitníkov: h2>

• Odizolovač č.1: so skosením 8P (8 závitov závitu v reznej časti) a uhol skosenia 5°.

• Č. 2 medziľahlý: so skosením 4P (4 závity v reznej časti) a vstupným uhlom skosenia 10°.

• Dokončovací stroj č. 3: s 2P skosením (2 závity v reznej časti) a uhlom skosenia 20°.
