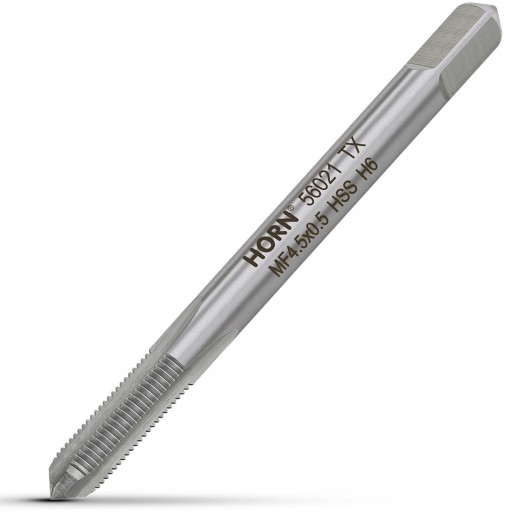

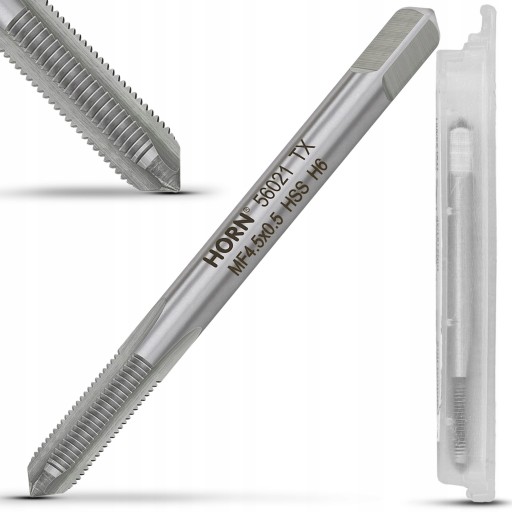

Navrhnutý pre všeobecné použitie, na závitovanie cez a slepé otvory (<2,5d), z uhlíkovej konštrukčnej ocele, nízkolegovanej ocele a liatej ocele s pevnosťou do Rm <600 MPa.

Technické špecifikácie:

• značka: Horn
• typ závitu : metrický obyčajný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• počet drážky: 3 .
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 ( W-1.2063).

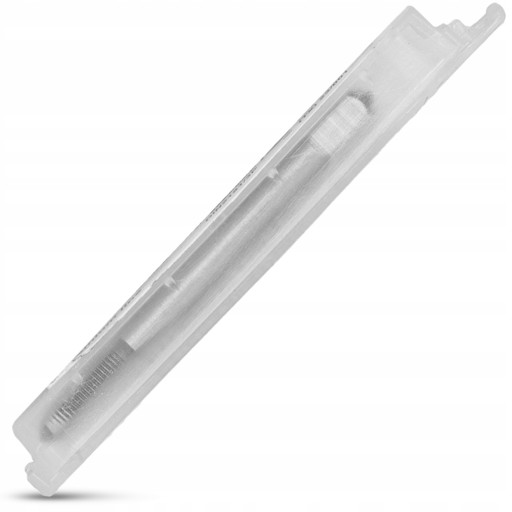

• vrátane špeciálneho plastového puzdra.

Štandardy:

• Vyhovuje norma: DIN-2181/ 1-P.
• norma závitu: ISO DIN-13.
• tolerancia závitu: ISO2 (6H).

Odporúčanýpriemer otvoruna závit je ø3,3 mm.

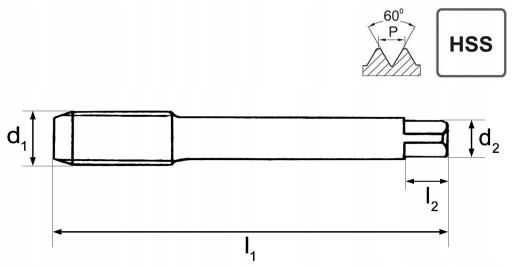

Rozmery (technický výkres):

• závit (d1): M4,50.
• rozstup závitu (P): 0,50 mm.
• dĺžka celkovej časti (l1): 45 mm.
• dĺžka držiaka vodiča (l2):6 mm.
• priemer držiaka vodiča (d2 ): štvorec 3,4 mm .
