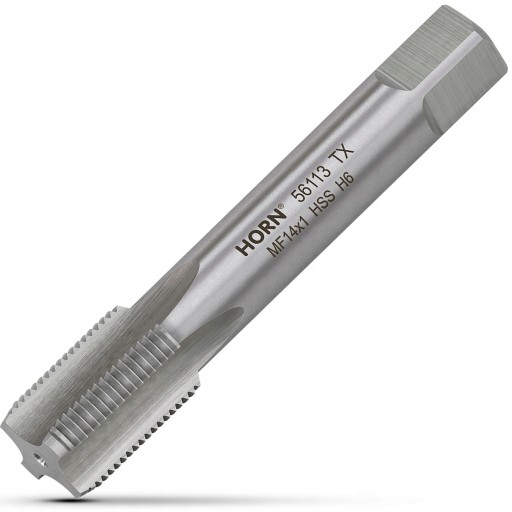

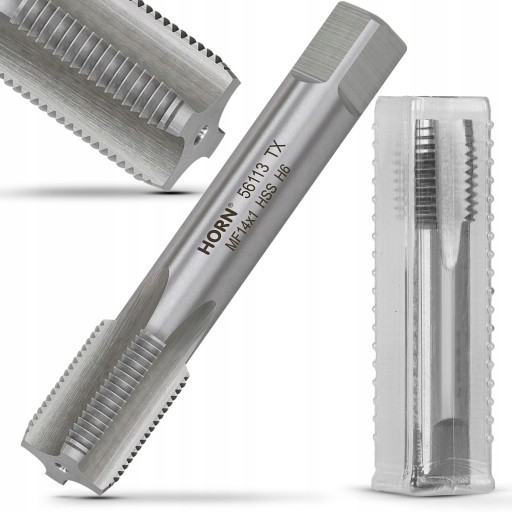

Určený pre všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľoliatin s pevnosťou do Rm <600MPa.

Technické špecifikácie:

• značka: Horn
• typ vlákna: metrický, bežný pravotočivý zákrut.
• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

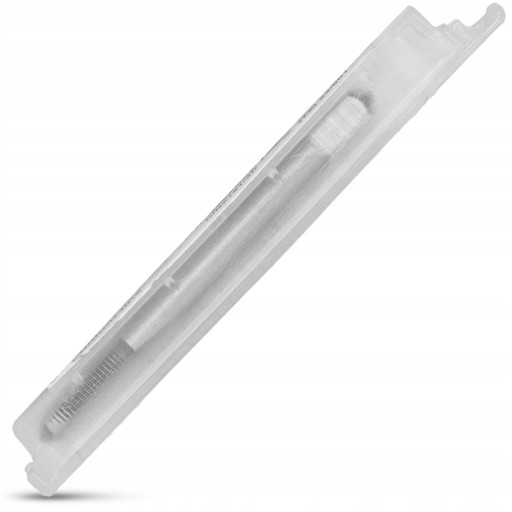

• vrátane špeciálneho plastového puzdra.

Štandardy:

• V súlade s normou: DIN-352/ 1P.
• norma závitu: ISO DIN-13.
• tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø13 mm.

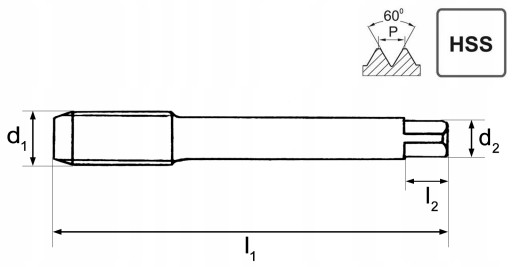

Rozmery (technický výkres):

• závit (d1): M14.
• rozstup závitu (P): 1 mm.
• dĺžka celej časti (l1): 80 mm.
• dĺžka držiaka vodiča (l2): 12 mm.
• priemer držiaka vodiča (d2): štvorcový 9,0 mm.
