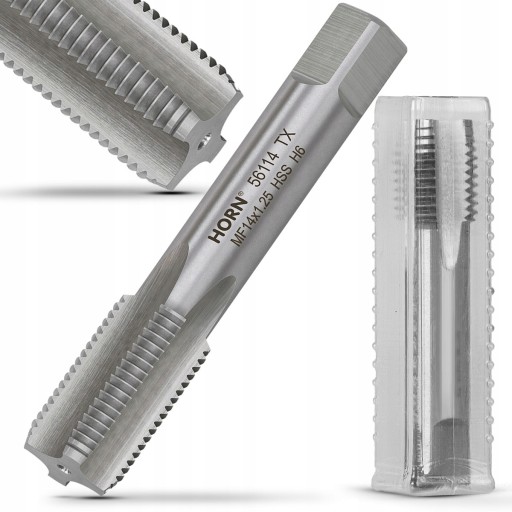

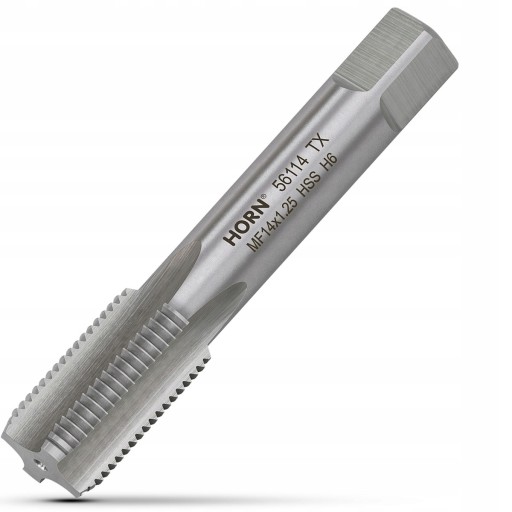

Určený na všeobecné použitie, na závitovanie cez a slepé otvory (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a oceľoliatine s pevnosťou do Rm <600MPa.

Technická špecifikácia:

• Značka: Horn
• Typ vlákna: metrický, bežný pravý .
• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
li>
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).
• obsahuje špeciálne plastové puzdro.

Štandardy:

• V súlade s normou: DIN-2181/1P.
• norma závitu: ISO DIN-13.
• tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø13 mm .

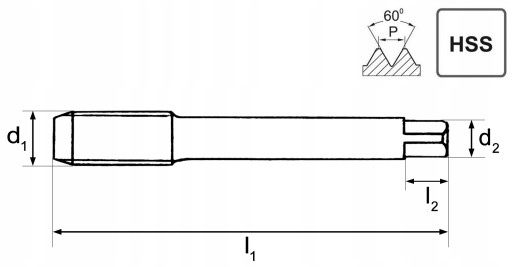

Rozmery (technický výkres):

• závit (d1): M14.
• rozstup závitu (P): 1,25 mm.
• dĺžka celej časti (l1): 80 mm.
• dĺžka rukoväte vodiča ( l2): 12 mm.
• priemer držiaka vodiča (d2): štvorcový 9,0 mm.
