TECHNICKÉ ÚDAJE:

• prevedenie:Nástrojová oceľ NC6
• priemer: M7x1,00 mm
• dĺžka: 57 mm.
• tvrdosť: 60°HRc.
• b>
• montáž do závitových držiakov: štvorec4,9 mm, dĺžka 8 mm.
• odporúčaný otvor: ø 6,0 mm.
• počet drážok: 3

Poznámka: odporúčaný priemer otvoru pre závit so závitníkom M7x1,00mm je ø 6,0mm.

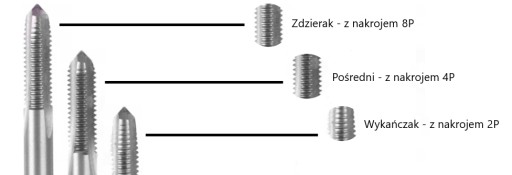

CHARAKTERISTIKA ZÁVITNÍKOV :

• Ripper – so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°)
• Stredný - so skosením 4P (4 závity v reznej časti) a uhlom skosenia 10°
• Konečná úprava - so skosením 2P (2 závity v reznej časti) a uhlom skosenia 20°)

VLASTNOSTI M7x1,00 MATICE :

• Typ závitu: metrický obyčajný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• profil závitu: uhol 60°.
• materiál: legovaná nástrojová oceľ NC6 (W-1.2063) .

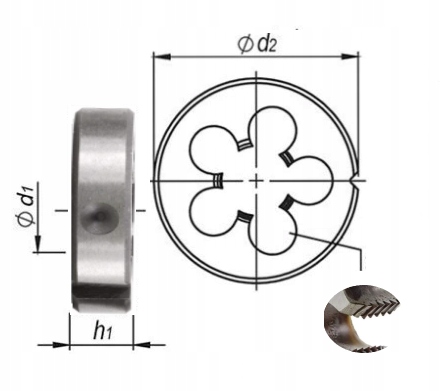

ROZMERY:

• rezaný závit (d1): M7.
• vonkajší priemer (d2):25 mm.
• hrúbka matrice (h1) : 9 mm.
• Rozstup závitu: 1,0 mm.
• Otvory pre triesky: 4.

Odporúčaný priemer hriadeľa pre závitovanie: ø6,90 mm.

Má upínacie otvory na montáž do držiakov závitov s ø25x9 mm zásuvky.

Normy:

• Vyhovuje norme: DIN-EN 22 568.
• norma závitu: ISO DIN-13.
• tolerancia závitu: ISO (6g).

Budete nájdite iné veľkosti kohútikov a matríc v našich ďalších aukciách.
