TECHNICKÉ ÚDAJE:

• prevedenie:Nástrojová oceľ NC6
• priemer: M6x1,00 mm
• dĺžka: 50 mm.
• tvrdosť: 60°HRc.
• montáž do závitových držiakov: štvorec4,9 mm, dĺžka 8 mm.
• odporúčaný otvor: ø 5,0 mm.
• počet drážok: 3

Poznámka : odporúčaný priemer otvoru pre závit so závitníkom M6x1,00mm je ø 5,0mm.

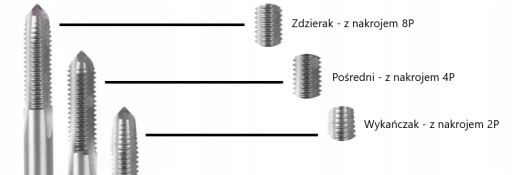

CHARAKTERISTIKA ZÁVITNÍKOV:

• Ripper – so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°)
• Stredný - so skosením 4P (4 závity v reznej časti) a uhlom skosenia 10°)
• Konečná úprava - so skosenie 2P (2 závity v reznej časti) a uhol skosenia 20°

M6x1,00 CHARAKTERISTIKA MATICE:

• Typ závitu: metrický obyčajný pravotočivý.
• Tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• profil závitu: uhol 60°.
• materiál: Nástroj zliatiny NC6 oceľ (W-1.2063) .

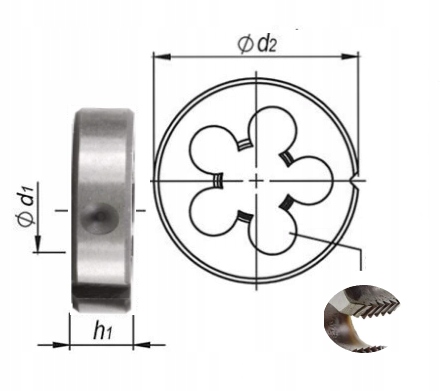

ROZMERY:

• rezaný závit (d1): M6.
• vonkajší priemer (d2):20 mm.
• hrúbka matrice (h1): 7 mm.
• rozstup závitu: 1,0 mm.
• otvory pre triesky: 4.

Odporúčaný priemer hriadeľa pre závitovanie: ø5,90 mm.

Má upínacie otvory na montáž do závitových držiakov s objímkami ø20x7 mm.

Normy:

• Vyhovuje norme: DIN-EN 22 568.
• norma závitov: ISO DIN- 13.
• Tolerancia závitu: ISO (6g).

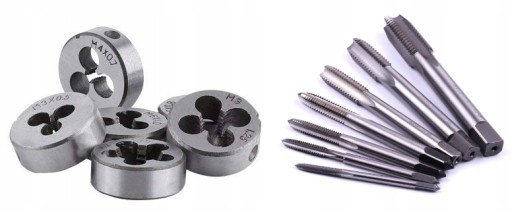

Ďalšie veľkosti závitníkov a matríc nájdete v našom ďalšie aukcie.
