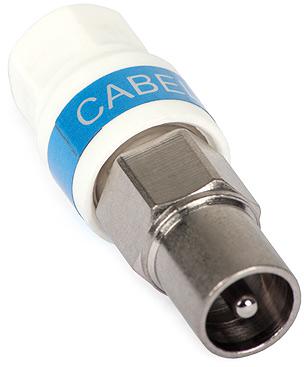

Anténna zástrčka IEC Cabelcon pre kábel RG-6/Triset-113 „Samoinštalácia“

Zamýšľané použitie

Anténová zástrčka Cabelcon E3002 dánskej spoločnosti je určená na inštaláciu domácej antény . Patentovaný dizajn, založený na technike „Self-Install“, zaisťuje profesionálne a predovšetkým odolné pripojenie. Dôležité je, že na inštaláciu zástrčky nie je potrebný žiadny nástroj – proces krimpovania na kábli prebieha automaticky.

Zástrčka je vhodná pre nasledujúce káble:

• Triset-113

  li>

• RG-6

Komponenty konektora

• plastový uzáver
• zástrčka so závitom

Popis

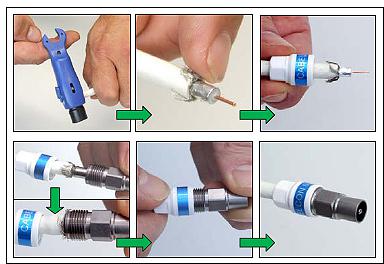

Zástrčka sa montuje tak, že si pripravíte kábel, nasuniete plastovú krytku, nasadíte koncovku na kábel tak, aby koncová objímka bola pod vonkajším plášťom kábla a naskrutkovala krytku závitovú zástrčku. Celá operácia netrvá dlhšie ako tucet sekúnd.

Správne nainštalovanú zástrčku je prakticky nemožné vybrať, ale je možné ju odskrutkovať a znova nainštalovať. Táto možnosť je užitočná napríklad vtedy, keď je potrebné skrátiť alebo predĺžiť kábel antény.

Rozlišovacie vlastnosti:

• tienenie triedy A,
• prenos šírky pásma až do 3GHz,
• nie sú potrebné žiadne nástroje,
• možnosť opakovaného použitia,
• vysoká kvalita,
• stabilita pripojenia,
• vhodné pre káble s dielektrickým priemerom 4,9-5,1 mm.

Technické špecifikácie:

• Názov: Cabelcon IECM-56 5.1
• Kód: E3002
• Typ: IEC
• Priepustné pásmo [MHz]: <3000
• Impedancia [Ω]: 75
• Tenie frekvencií 30-1000 MHz [dB]: 115
• Prenosová impedancia 5-30 MHz [mΩ/m]: 5,0
• Strata odrazom pre 0,3-1750 MHz [dB]: 20
• Strata odrazu pre 1750-3000 MHz [dB]: 19
• IMD3 (@2x100mW) [dBc]-135IMD (IP3) [dBm]: +87
• Pevnosť v ťahu ( celkom) [N]: 147
