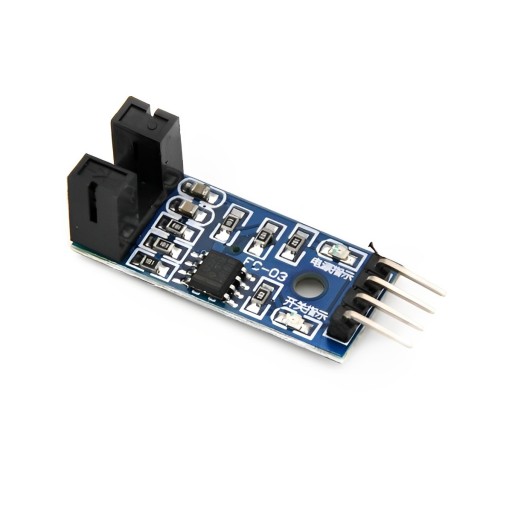

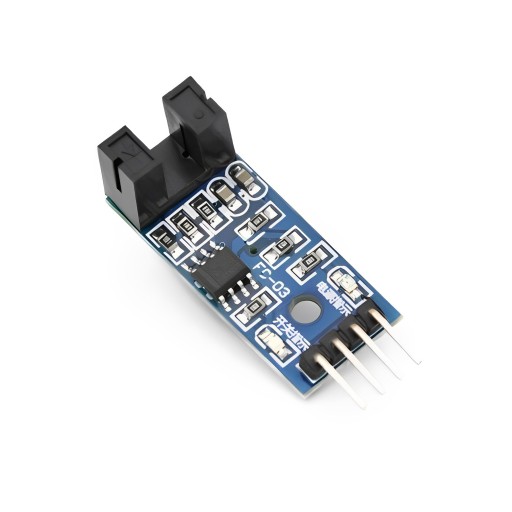

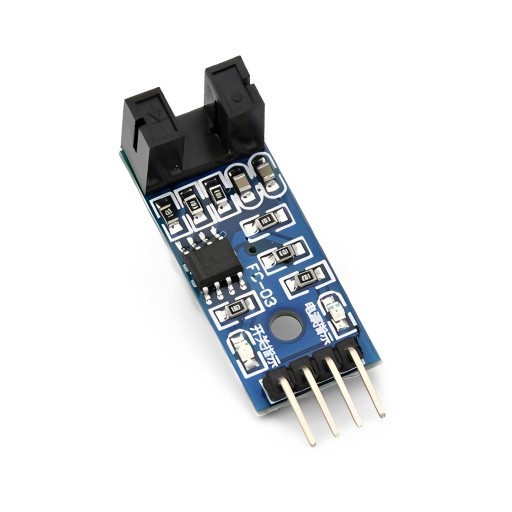

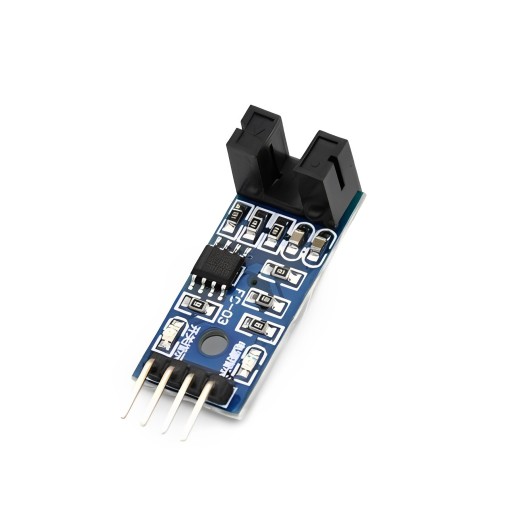

Modul s veľmi širokým spektrom použitia. V kombinácii s kódovacím kotúčom ho možno použiť napríklad na výpočet otáčok motorov, počítanie impulzov a pod. Štrbinový snímač, teda štrbinový optočlen, vysiela signál podľa toho, či je štrbina zakrytá alebo nie. Používateľ si môže vybrať z dvoch výstupných signálov zo snímača:

• digitálny
• analógový

Digitálny signál je signál v logická forma 1 - t.j. napätie - 5V alebo logická 0 - t.j. GND zeme, takže žiadny signál.

Alógový signál je lineárny signál s vyšším rozlíšením, takže nerozlišuje iba 0 a 1, ale celý rozsah od 0 do 5V napájacieho zdroja a v závislosti od stavu snímača takýto signál vysiela. Preto môže ísť o signál 0V a malá zmena stavu snímača spôsobí postupné zvyšovanie napätia výstupného signálu na maximum.

Technické údaje

1. Napájacie napätie: DC 5V
2. Úroveň výstupného napätia: TTL 5V
3. Šírka štrbiny: 5 mm
4. Porovnávač: LM393

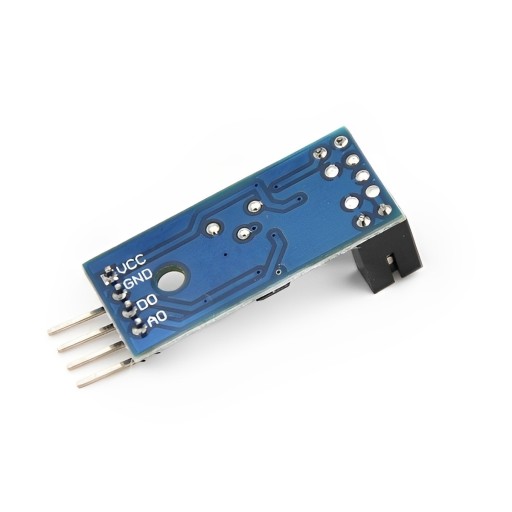

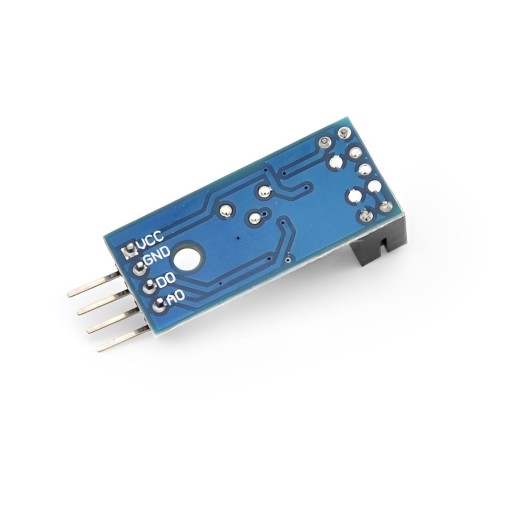

5. Vývody:

   digitálne ( binárne D0)

   analógové (A0)

   Napájanie Vcc (+3,3-5V)

   GND (zem 0V)

6. Rozmery: 32 mm x 14 mm

Zahrnuté

• Snímač medzery modulu 5 mm detektor – 1 ks.
