Navrhnutý pre všeobecné použitie, na závitovanie cez a slepé otvory (<2,5d), v uhlíkových a nízkolegovaných konštrukčných oceliach a liatej oceli s pevnosťou do Rm <600MPa.

Technické špecifikácie :

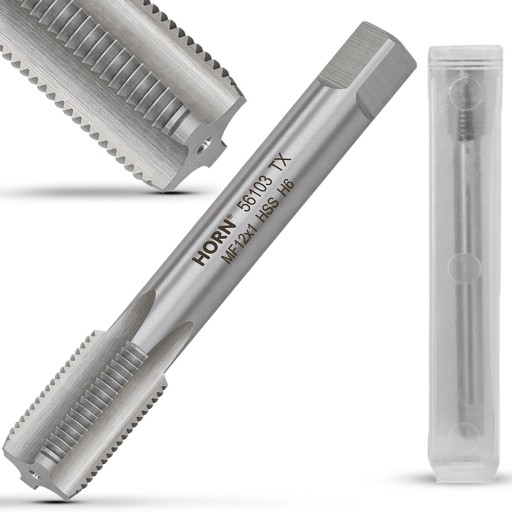

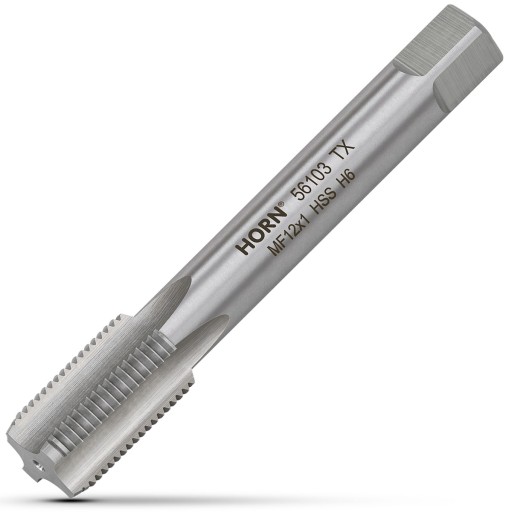

• značka: Horn
• Typ vlákna: metrické obyčajné pravotočivé.
• tvrdosť: 60°HRc (+/-1°).
• počet drážok: 3.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

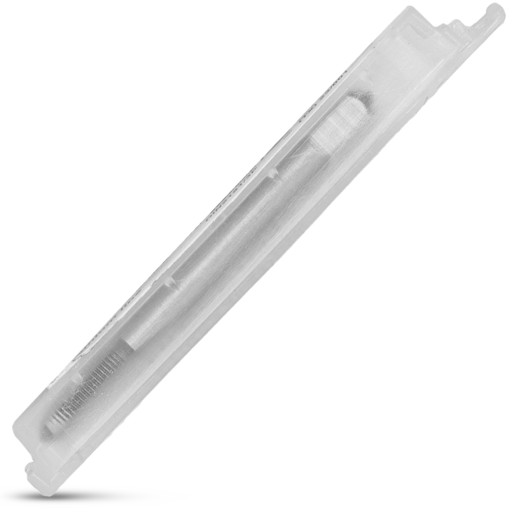

• vyhradený plast vrátane puzdra.

Štandardy:

• V súlade s normou: DIN-2181/1P.
• norma závitov : ISO DIN-13 .
• Tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø10 .2 mm.

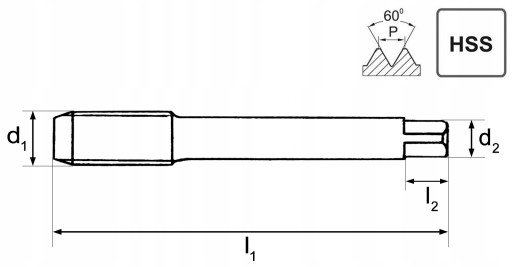

Rozmery (technický výkres):

• závit (d1): M12.
• rozstup závitu (P ): 1 mm.
• dĺžka celej časti (l1): 80 mm.
• dĺžka rukoväte vodiča (l2): 10 mm.
• priemer držiaka vodiča (d2): štvorcový 7,0 mm.
