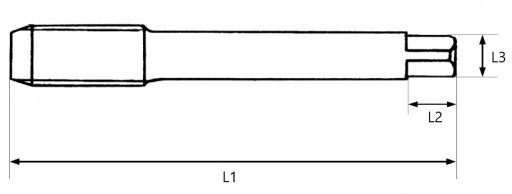

TECHNICKÉ ÚDAJE:

• prevedenie:Nástrojová oceľ NC6
• priemer : M3 x 0,50 mm
• dĺžka (L1): 40 mm.
• dĺžka rukoväte pohonu (L2): 6 mm.
• priemer držiaka ovládača (L3): štvorcový 2,7 mm.
• tvrdosť: 60°HRc.
• odporúčaný otvor: fi 2,5 mm.

Poznámka: odporúčaný priemer otvoru pre závitovanie je ø2,5 mm.

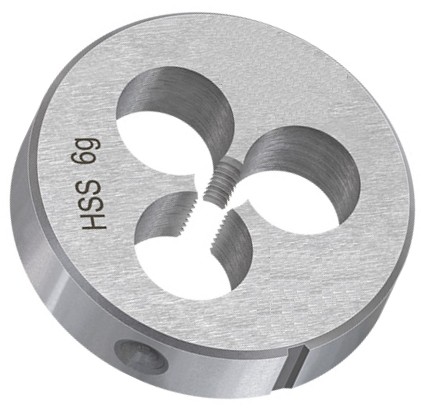

CHARAKTERISTIKA MATICE:

• Typ závitu:metrický, pravidelný pravý.
• tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• obrysový závit: uhol 60°.
• materiál: legovaná nástrojová oceľ NC6 (W-1.2063).

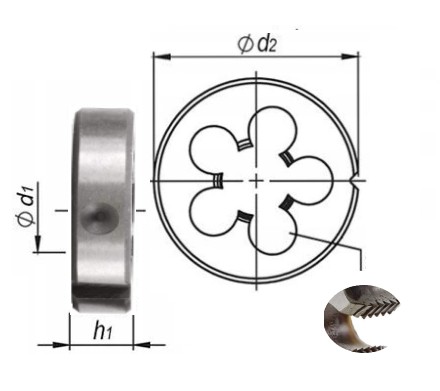

ROZMERY:

• rezaný závit (d1): M3
• rozstup závitu: 0,50 mm
• vonkajší priemer (d2):20 mm.
• hrúbka matrice (h1):5 mm.
• otvory na triesky: 3

Odporúčaný priemer hriadeľa pre závitovanie: ø2,90 mm.

Má upínacie otvory pre montáž do závitových držiakov s objímkami ø20x5mm.

Ďalšie veľkosti závitníkov a matríc nájdete v našich ďalších aukciách.
