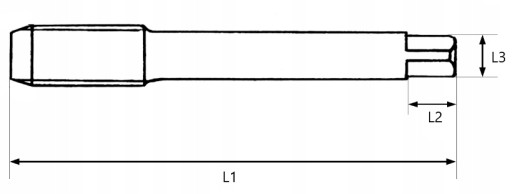

TECHNICKÉ ÚDAJE:

• prevedenie:Nástrojová oceľ NC6
• priemer: M4,5 x 0,75 mm
• dĺžka (L1): 45 mm
• dĺžka rukoväte pohonu (L2 ): 6 mm.
• priemer držiaka ovládača (L3): štvorcový 3,4 mm
• tvrdosť: 60° HRc.
• odporúčaný otvor: fi 3,3 mm

Poznámka: odporúčaný priemer otvoru pre závit je ø3,3 mm

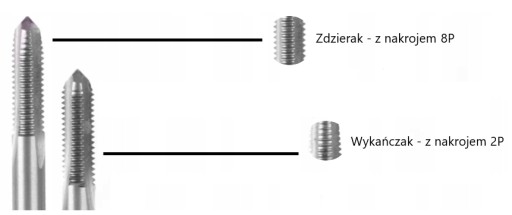

CHARAKTERISTIKA ZÁVITNÍKOV:

• Rozparovač - so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°)
• Dokončenie – s 2P skosenie (2 závity v reznej časti) a vstupný uhol skosenia 20°)

CHARAKTERISTIKA HLAVICE:

• typ závitu:metrický pravidelný pravák.
• tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• profil závitu: uhol 60°.
• materiál: legovaná nástrojová oceľ NC6 (W-1.2063) .

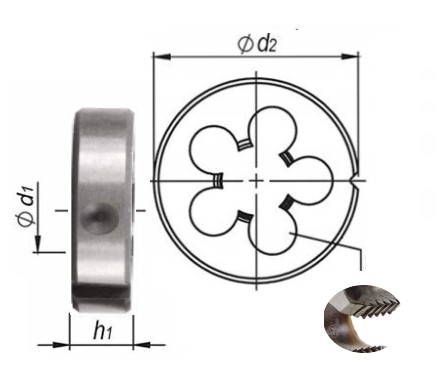

ROZMERY:

• rezaný závit (d1): M4,5
• stúpanie závitu: 0,75 mm
• vonkajší priemer (d2): 20 mm
• hrúbka matrice (h1) : 5 mm
• počet otvorov: 3

Odporúčaný priemer hriadeľa pre závitovanie: ø3 0,90 mm

Má upínacie otvory pre montáž do závitových držiakov s objímkami ø20x5mm.
