TECHNICKÉ ÚDAJE:

• prevedenie:Nástrojová oceľ NC6
• priemer: M4,5x0,75 mm
• dĺžka: 45 mm.
• tvrdosť: 60° HRc.
• montáž do závitových držiakov: štvorcový 3,4 mm, dĺžka 6 mm.
• odporúčaný otvor: fi 3,3 mm.
• počet drážok: 3

Poznámka: odporúčaný priemer otvoru pre závit so závitníkom je M4,5x0,75mm, priemer je ø3,3 mm.

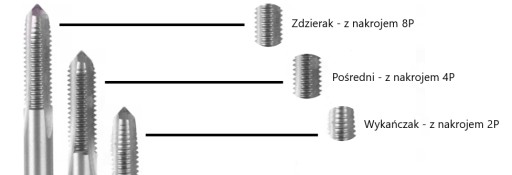

CHARAKTERISTIKA ZÁVITNÍKOV:

• Ripper – so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°
• Stredný - so skosením 4P (4 závity v reznej časti) a uhlom skosenia 10°
• Dokončovací stroj - so skosením 2P (2 závity v reznej časti) a vstupným uhlom skosenia 20°)

VLASTNOSTI KOSIČE:

• Typ závitu:metrický obyčajný pravotočivý.
• tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• profil závitu: uhol 60°.
• materiál: Nástrojová oceľ legovaná NC6 (W-1.2063)

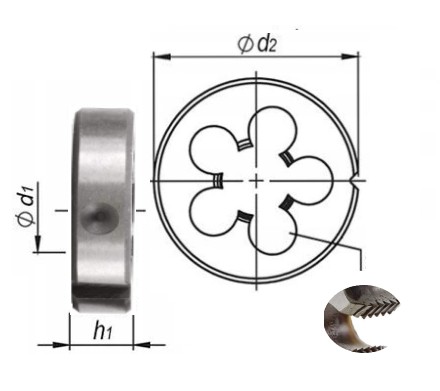

ROZMERY:

• rezaný závit (d1) : M4,5 mm
• rozstup závitu: 0,75 mm
• vonkajší priemer (d2): 20 mm.
• hrúbka matrice (h1) : 5 mm.

Odporúčaný priemer hriadeľa pre závitovanie: ø3,90 mm .

Má upínacie otvory na montáž do závitových držiakov s objímkami ø20x5mm.
