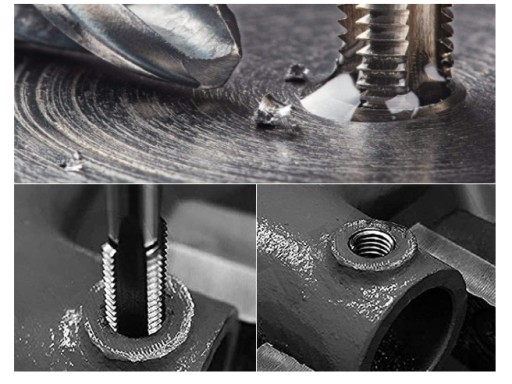

Poznámka : odporúčaný priemer otvoru pre závitovanie so závitníkom M6x1,00mm, priemer je ø 5,0mm.

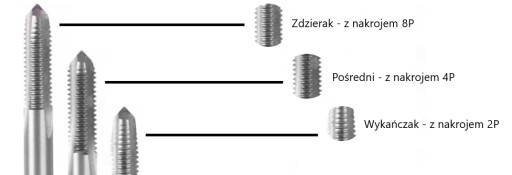

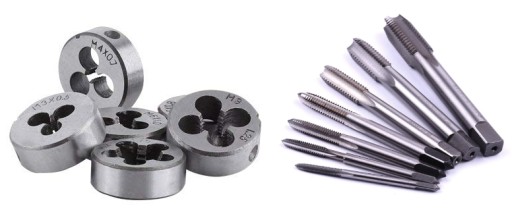

CHARAKTERISTIKA ZÁVITNÍKOV:

• Ripper – so skosením 8P (8 závitov v reznej časti) a uhlom skosenia 5°)
• Stredná - so skosením 4P (4 závity v reznej časti) a uhlom skosenia 10°)
• Konečná úprava - s skosenie 2P (2 závity v reznej časti) a uhol skosenia 20°)

VLASTNOSTI MATICE M5x0,8:

• Typ závitu: metrický obyčajný pravotočivý.
• Tvrdosť: 60°HRc (+/-1°).
• komora: 1,75P.
• profil závitu: uhol 60°.
• materiál: zliatina NC6 nástrojová oceľ (W-1.2063) .

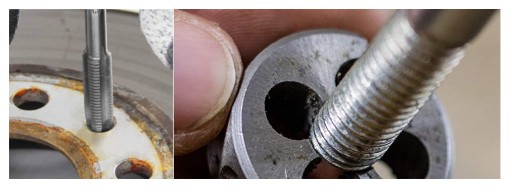

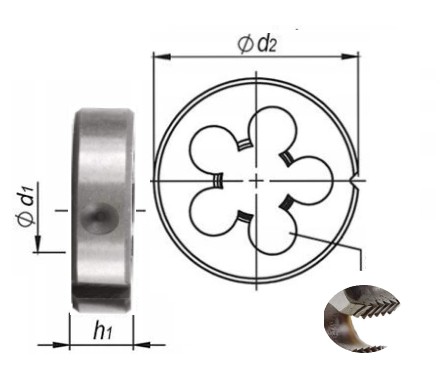

ROZMERY:

• rezaný závit (d1): M6.
• vonkajší priemer (d2):20 mm.
• hrúbka matrice (h1): 7 mm.
• rozstup závitu: 1,0 mm.
• otvory pre triesky: 4.

Odporúčaný priemer hriadeľa pre závitovanie: ø5,90 mm.

Má upínacie otvory na montáž do závitových držiakov s objímkami ø20x7 mm.

Normy:

• V súlade s normou: DIN-EN 22 568.
• norma závitu: ISO DIN -13.
• Tolerancia závitu: ISO (6g).
