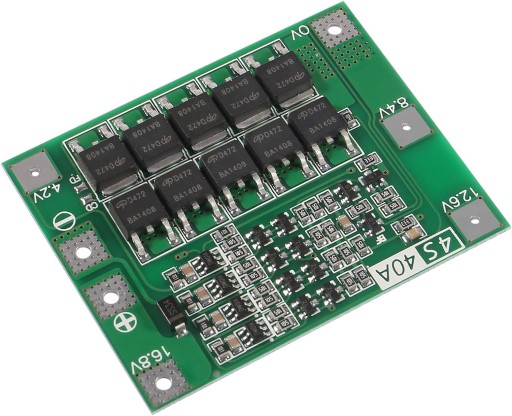

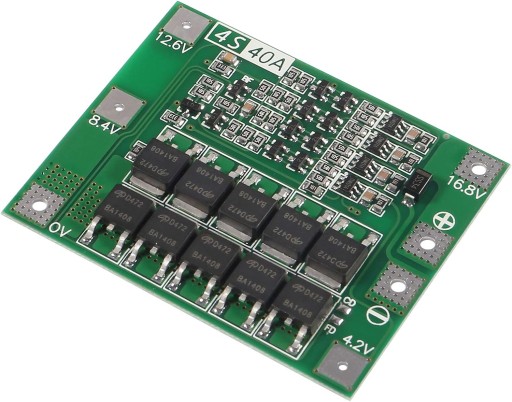

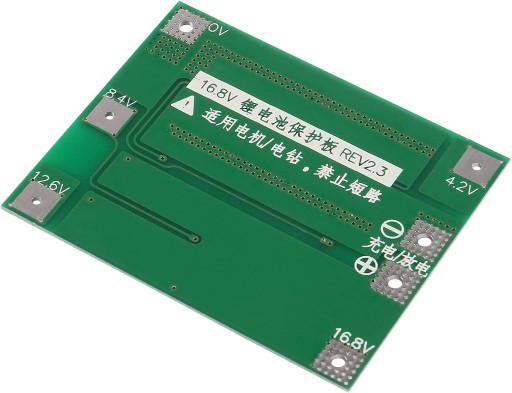

BMS 3S 40A 12,6V 18650 LI-ION modul s balancerom je pokročilý systém správy batérie, ideálny pre aplikácie súvisiace s lítium-iónovými batériami 18650 Tento produkt ponúka pokročilé funkcie, ktoré umožňujú optimalizovať výkon a bezpečnosť vašej batérie.

Úvod

• Názov produktu: 4článková 14,8V / 16,8 lítiová batéria Protection Board V 40 A
• Nabíjacie napätie: DC 16,8V ~ 17V
• Nepretržitý vybíjací prúd: maximálne 40A (ak nie sú dobré podmienky na odvod tepla, znížte zaťažovací prúd)
• Nepretržitý nabíjací prúd: až 20 A
• Rozmery produktu vo vylepšenej verzii: 44 * 55 * 4 mm
• Použitie: vhodné pre lítium-iónové batérie s menovitým napätím 3,7 V a plne nabité na 4,2 V (vrátane 18650, 26650, polymérových lítiových batérií). Možno použiť vo vŕtačkách s výkonom nižším ako 170 W.

Poznámky

• Poznámka 1: Na úspešné spustenie sú potrebné tri kroky batérie 15C-20C alebo šesť batérií 10C-15C (bežné batérie 18650 nestačia).
• Poznámka 2: Dôsledne dodržujte schému zapojenia 0V, 4,2V, 8,4V, 12,6 V, 16,8. V a nespôsobujú úmyselne skraty.
• Poznámka 3: V prípade brúsenej záťaže motora by mal byť na kladný a záporný pól motora pripojený nepolarizačný kondenzátor (menovité napätie nad 25 V, kapacita 10 uF ~100uF), aby sa zabránilo spätnému napätiu z motora. Prelomte MOS trubicu.
• Poznámka 4: Pre 4 batérie zapojené do série sa uistite, že napätie každej batérie je rovnaké. Ak nie, nabite každú batériu samostatne a potom ich použite v sérii. Vykonajte test vybitia, batéria z tejto súpravy, ktorej napätie klesá rýchlejšie, je batéria s horším výkonom.

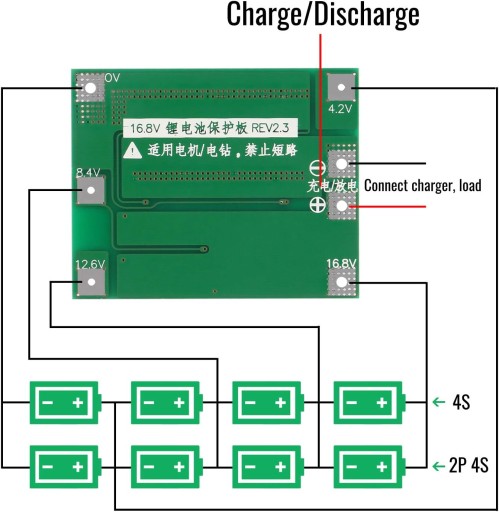

Schéma vybitia

Schéma vybitia pravý obrázok znázorňuje diagram vybíjania modulu. Batéria má 4 články. Pripojená batéria musí spĺňať požiadavky na vybíjací prúd 40 A. To je možné dosiahnuť paralelným zapojením batérií alebo zakúpením batérie s vysokým vybíjacím prúdom. Napríklad 2000mAh batéria s rýchlosťou vybíjania 10C vyžaduje iba 4 články v sérii na dosiahnutie maximálneho vybíjacieho prúdu 40A Stabilné vybíjanie vyžaduje 4 články v sérii a 4 paralelne, dávajte však pozor na odvod tepla ako výkon batérie. počas vybíjania rýchlo klesne.
