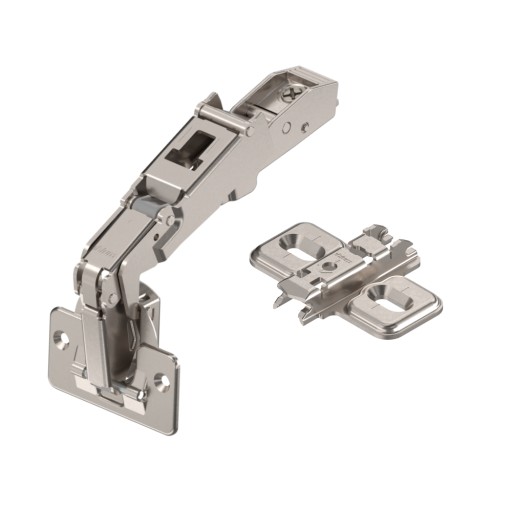

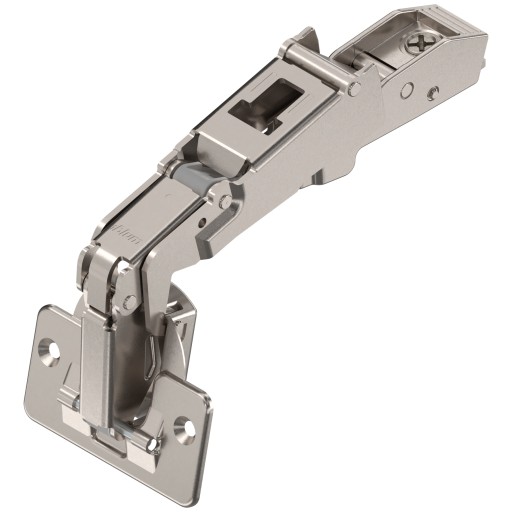

Horný pánt CLIP so širokým uhlom otvárania. 70T6550.TL

• Uhol otvorenia: 170°
• Ohýbanie: Prekrývacie dvierka
• Upevnenie škatule: skrutky
• Materiál plechovky: Oceľ
• Uzatvárací mechanizmus: bez pružiny
• Bočné nastavenie: +/- 2 mm
• Hĺbkové nastavenie: + 3/- 2 mm, šnek závit

Podrobný popis:

• Typy použitia: pánt so širokým uhlom otvárania
• Ohnutie: Krycie dvierka
• Uhol otvorenia: 170
• Uzatvárací mechanizmus:
• b> bez pružiny
• Materiál škatule: Oceľ
• Povrch škatule: poniklovaný li>
• Montáž na krabicu: pomocou skrutiek
• Šírka príruby: 57
• Dĺžka príruby: 30,5
• Výška príruby: 2,2
• Priemer vŕtačky: 35
• Vzdialenosť medzi otvormi: 45
• Excentricita montážnych otvorov pre box: 9,5
• Púzdro – hĺbka vŕtania: 11
• Min. rozmer vŕtania: 3
• Max. rozmer vŕtania: 8
• Rameno - typ materiálu: zinok
• Rameno - typ povlaku: nikel -pokovované li>
• Kolízny rozmer (výška ramena pántu): 65
• Konštantný rozmer/ Výrobné nastavenie: 11
• Typ bočného nastavenia: pomocou skrutky
• Bočné nastavenie: +/- 2 mm
• Typ nastavenia hĺbky: šnekový závit
• Nastavenie hĺbky: + 3/- 2 mm
• Medzera dverí: 1.5

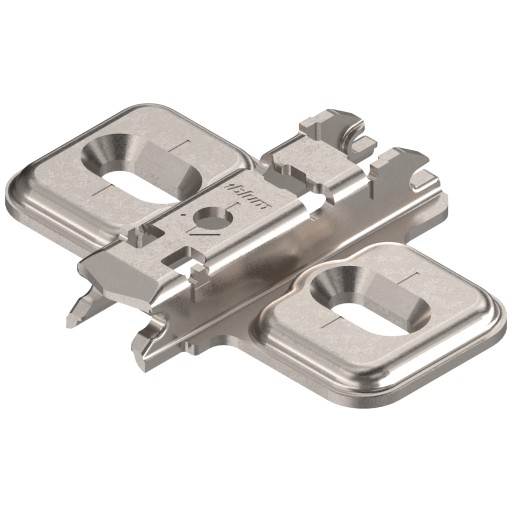

Sprievodca 173L6100

• Systém navádzania: CLIP
• Formát vodiacej lišty: Hlava Phillips
• Materiál hornej časti: Oceľ
• Montáž: so skrutkami do drevotriesky
• Vzdialenosť od prednej hrany k 1 poz. montáž: 37
• Nastavenie výšky vodidla: podlhovastý otvor
• Nastavenie výšky: +/- 3 mm
• výška: 8,5
• Vzdialenosť: 0
• Riešenie uhla: 0
