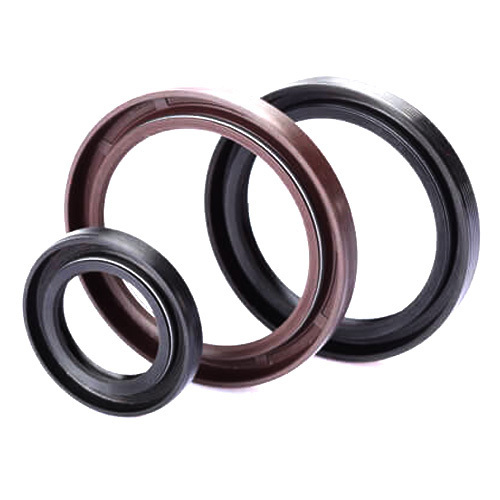

ROZMERY: NBR 45X55X8

FOTOGRAFIA JE PRE ILUSTRAČNÝ CHARAKTER

___________________________

Používajú sa tieto typy tmelov:

- typ A, základný typ pre pretlaky do 0,02 MPa,

- typ AO alebo TC používaný pre pretlaky do 0,3 MPa (tesnenie s dvojitým okrajom),

- použitý typ AH pre nízke rýchlosti otáčania

- AHO typ používaný pre pretlaky do 0,3 MPa a nízke rýchlosti otáčania,

- AD typ s vonkajším valcovým vlnitým povrchom,

- typ ADO s vlnitým vonkajším valcovým povrchom a prídavným tesniacim okrajom,

- typ AF so zvýšenou priečnou kompenzáciou,

- typ AFO so zvýšenou priečnou kompenzáciou a prídavnou tesniacou manžetou.

Tmely v našej ponuke ; radiálne tesnenia hriadeľa (tesnenia s dvojitým okrajom; TC alebo AO): Tesniace krúžky SIMMERING NBR 70 sa široko používajú na utesnenie častí strojov a zariadení, ktoré sa otáčajú alebo otáčajú, ako napr. ako hriadele, náboje, nápravy a vretená. Sú vyrobené z elastomérneho tela vystuženého kovovou vložkou vloženou do procesu vulkanizácie. Tesniaci okraj je stlačený pružinou. Naše tesnenia s označením TC alebo AO sú vybavené dodatočným okrajom proti prachu (tesnenie s dvojitým okrajom).

Tesnenie AO je špeciálne navrhnuté tak, aby zabraňovalo vniknutiu vody a nečistôt, alebo aby sa zabránilo úniku oleja. Tlačná pružina zaručuje konštantný tlak na hriadeľ nápravy počas celého životného cyklu tesnenia.

Tesnenia tohto typu majú dobrú statickú tesnosť a kompenzujú tepelnú rozťažnosť.

Naša ponuka zahŕňa široký výber tesnení SIMMERING NBR 70 TC v rozmeroch najčastejšie kupovaných našimi zákazníkmi (olejové tesnenie).

Gumové tesniace krúžky slúžia na ochranu čapov hriadeľa proti úniku tuku z tela zariadenia. Tesnenie sa vyrába pritlačením krúžku priamo na hriadeľ, preto ich možno použiť len do relatívnej obvodovej rýchlosti výstupnej plochy hriadeľa nepresahujúcej 5 m/s.

Označenie materiálov:

ACM – akrylová guma

BR – butadiénová guma

CR – chloroprénová guma

CSM – chlórsulfónopolyéterová guma

EPDM – etylén -propylén-diénová guma

FEP - tetrafluóretylén/hexafluórpropylén

FFKM - perfluórkaučuk

FKM (FPM) - fluórová guma

FVMQ – fluorosilikónový kaučuk

HNBR – hydrogenovaný nitro-butylový kaučuk

MVQ (VMQ) – silikónový kaučuk

NBR – akrylonitrilbutadiénový kaučuk

NR - prírodný kaučuk

PA - polyamid

POM - polyoxymetylén

PU - polyuretán

PTFE - polytetrafluóretylén
