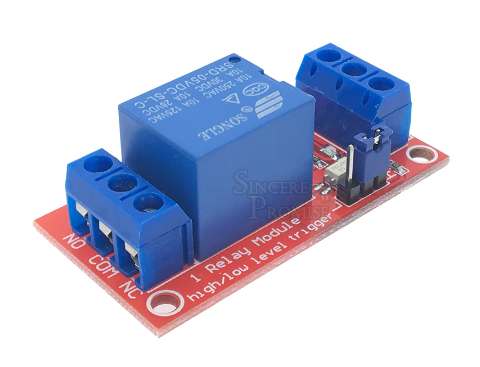

RELÉOVÝ MODUL 24V 10A/230V Hi/Lo

Univerzálny jednoreléový výkonný modul s optoizoláciou, spúšťaný pri nízkom stave ( skrat na kostru) alebo vysoký stav (skrat na + 24V). Napájané 24 V, akékoľvek napätie z rozsahu 0-250V (napr. sieťové 230V, konštantné DC 24V) s prúdom až 10A môže byť pripojené k izolovanému výstupu.

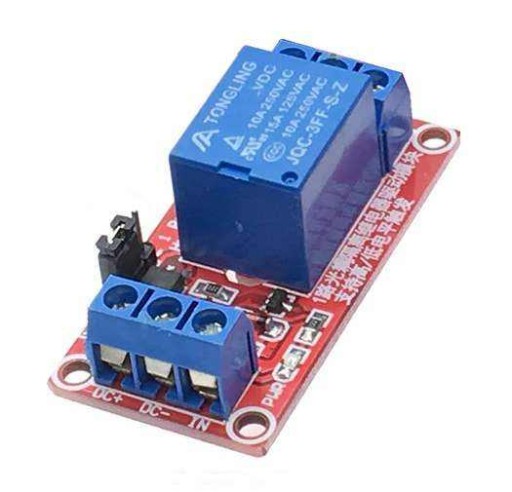

Pripojte napájací zdroj k DC+ (+24V) a DC- ("zem") a riadiaci signál je odoslaný na vstup IN. Výber nízkeho alebo vysokého ovládania sa vykonáva pomocou L/H prepojky.

Modul má tiež dve signalizačné diódy - výkonovú diódu a diódu aktivácie relé.

Farby elektronické komponenty sa môžu zmeniť, ale rozmery a parametre zostávajú rovnaké.

Rozmery:

• 26 mm x 50 mm x 20 mm

<. p>Vstupné parametre:

• Us = 24VDC ( 20 - 29V )
• Prúdová spotreba v zapnutom stave ~16mA/kanál
• Prúdová spotreba v stav vypnutia ~6mA
• Riadiaci prúd (užívateľ ~ 24V) 10mA
• Prahové napätie regulácie (+/-10%):
• - Vysoká spúšť: 0V (vypnuté) 1,2V (zapnuté) 24V
• - spúšť Lo: 0V (zapnuté) 22,8V (vypnuté) 24V

Výstupné parametre:

• Umax = 250VAC
• Imax =10A
• Výstupy NO/NC/COM dostupné na skrutkovej svorke
• Galvanické oddelenie od vstupu
