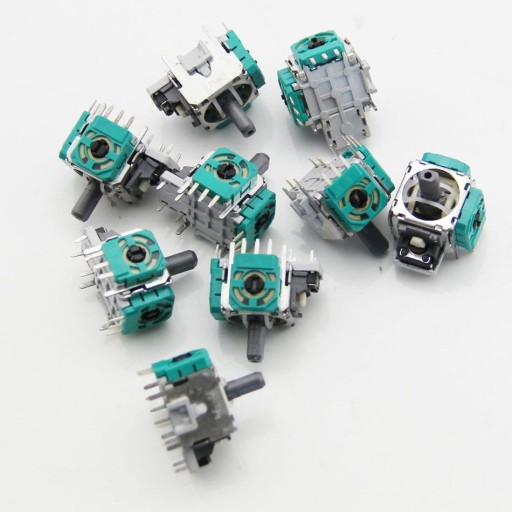

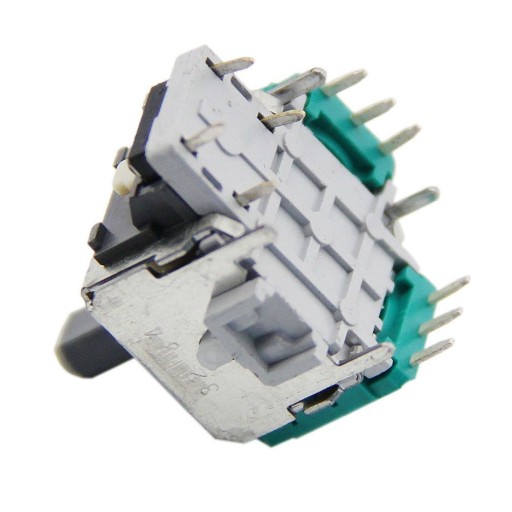

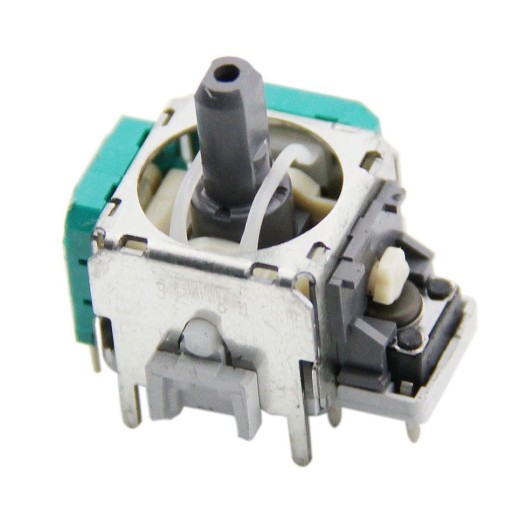

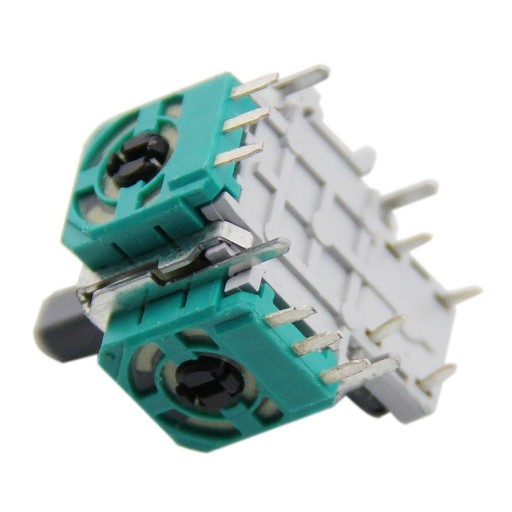

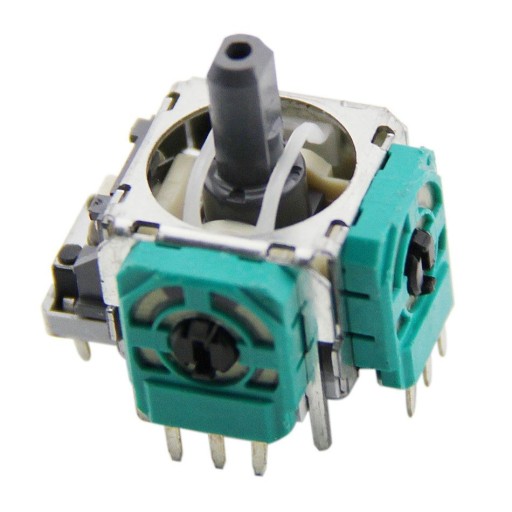

Analógová V2 3D ALPS podložka Xbox One X1 Series 1537 1697 Analógová V2 3D ovládač Xbox One Vaša podložka automaticky funguje jedným smerom - čo možno pozorovať v hrách alebo v hlavnom menu konzoly, alebo ešte horšie, nefunguje jedným smerom, vy by mal nahradiť modul.

Vlastnosti produktu:

• náhrada za analóg Infinity Gaming
• V2 verzia

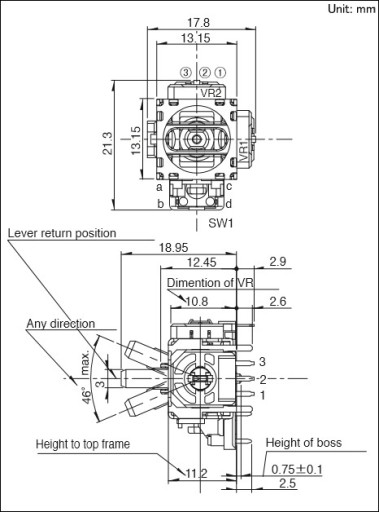

• Veľkosť 13 mm

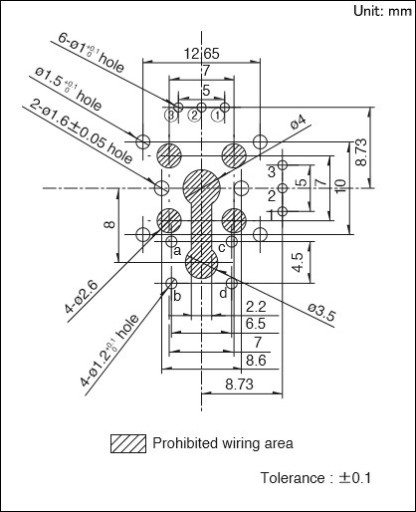

• Rozstup PIN je úplne rovnaký
• mali by ste použiť, ak je ovládač poškodený
• na výmenu sú potrebné základné spájkovacie zručnosti
• vyžaduje sa spájkovanie14 bodov
• vhodné pre všetky verzie originálnych ovládačov Microsoft Xbox One (aj s jack a BT zásuvkou)
• vhodné pre ovládač Elite V1
• vhodné pre ovládače Dualshock PS4 (V1, V2)
• univerzálne - možno použiť akopravé alebo ľavé

Odporúčame inštaláciu:

• Ovládač Model Xbox One: 1537 – analógový V5
• Ovládač Model Xbox One: 1697 – analógový V5
• Ovládač Model Xbox One: 1708 – analógový V5
• Ovládač Xbox Series Model: 1914 – analógový V12
• Ovládač Xbox Elite 1 Model 1698 –analógový V5
• Ovládač Xbox Elite 2 Model 1797 – analóg V11
• Ovládač Nintendo Switch PRO – analóg V8
• Ovládač PS3 Dualshock – analógovýV6aleboV10(vyberte vizuálne)
• Ovládač PS4Dualshock 4 V1 JDM-001 – analógovýV10 alebo V7(vyberte vizuálne)
• Ovládač PS4Dualshock 4 V1 (bez ďalšej svetelnej lišty, základné dosky JDM-001) – analógovéV7 alebo V10 b>(vyberáme vizuálne)
• Ovládač PS4Dualshock 4 V1 ( bez prídavnej svetelnej lišty, základné dosky JDM-010) - analógové V7 alebo V10(vyberáme vizuálne)
• Ovládač PS4Dualshock 4 V1 (bez prídavnej svetelnej lišty, Základné dosky JDM-020) - analógové V7 alebo V10(vyberáme vizuálne)
• Ovládač PS4Dualshock 4 V1 (bez prídavnej svetelnej lišty, základné dosky JDM-030 ) – analógový V7
• Ovládač PS4 Dualshock 4 V2 (s prídavnou svetelnou lištou, základné dosky JDM-040) – analógovýV7
• Ovládač PS4Dualshock 4 V2 (s prídavnou svetelnou lištou, základné dosky JDM-050) – analógový V4 alebo V7(vyberte vizuálne)
• Ovládač PS4Dualshock 4 V2 (s ďalšou svetelnou lištou, základné dosky JDM-055) – analógový V4 alebo V7(vyberte vizuálne)
• Ovládač PS5 Dualsense – analógový V13 alebo V14(vyberte vizuálne)
• OvládačRazer Rajiu –analógV6
• OvládačScuff PS4 – analógové V7 alebo V4(vyberte vizuálne)
• Ovládače Xbox 360, PlayStation 2, PlayStation 1 – ďalší typ analógov, väčší než tieto.
• Náhrady ovládačov PS3, PS4, PS5, Xbox atď. – je potrebné ich rozobrať a porovnať vizuálne.

V prípade SONY Dualshock 4 a ovládačov Dualsense nie je možné vybrať analógpodľa modelu alebo krytu. Analógy vyberáme vizuálne (musíte rozobrať podložku)! Výber je zvyčajne obmedzený na V4 – oranžová s 10 000 potenciometrami, V7 – zelená a modrá s 10 000 potenciometrom.

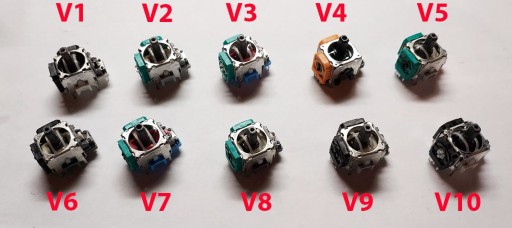

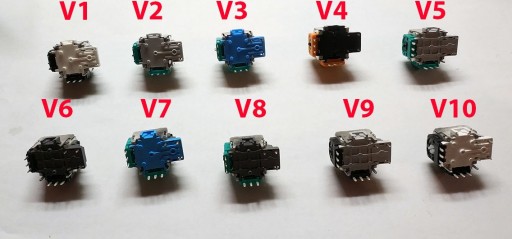

Rozdiely v analógoch:

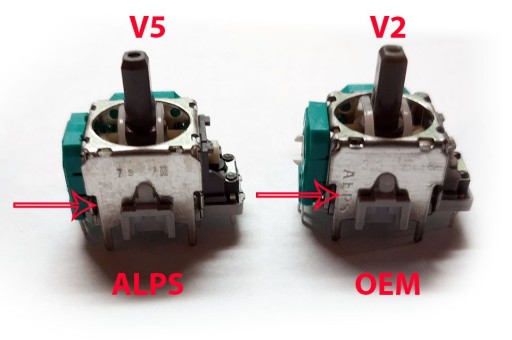

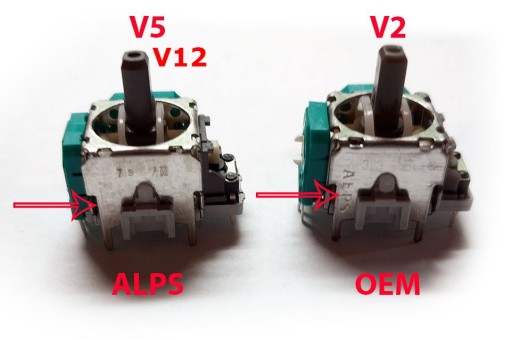

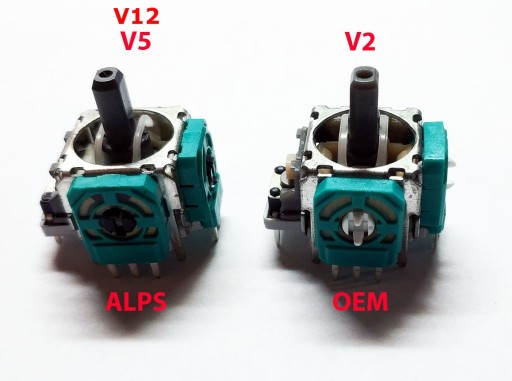

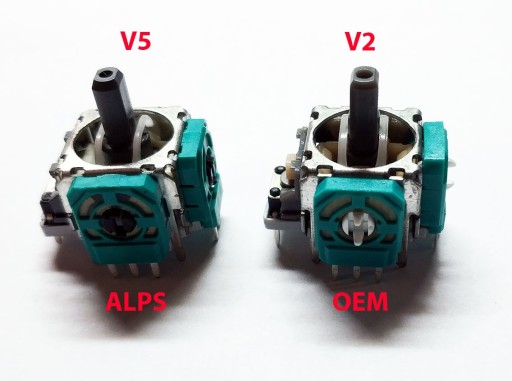

• V1-V3 - OEM náhrady, majú väčšiu mŕtvu zónu, všetky sú označené číslom 3318
• V4 - originál Favor UnionFJR10K zobrazuje sa napríklad v podložkách s JDM-050, 040
• V5- Základná doska V10 - originály ALPS, líšia sa len vizuálne, elektricky je to úplne rovnaký produkt.
• V11 - ALPS originál> – Xbox Elite 2
• V12 – originál ALPS – používaný v ovládačoch Xbox Series Model 1914
• V13 – originálny ALPS,používaný v ovládačoch Dualsense PlayStation PS5
• V14 – originálny Favor Union 2,3 KOhm, používané v ovládačoch DualsensePlayStation PS5
• V15 – originál Favor UnionFJM10K 10KOhm s tenkým kovovým kolíkom
• V16 - náhrada za 10k

POZOR! Analóg sa môže zaseknúť v extrémnych polohách, čo je normálne. Po prispájkovaní a zložení puzdra sa už nikdy nezasekne. Analógový pozostáva z 2 potenciometrov s odporom 10kOhm (2,3K v prípade Dualsense) a toleranciou 20%.

Po výmene sa analóg otočí na jednu stranu. Ako vyriešiť problém?

Ako som už spomenul vyššie, analógový sú 2 potenciometre (farebný prvok s 3 nožičkami, možno ho odpojiť od puzdra) s celkovým odporom 10 kOhm a tolerancia 20 %. To znamená, že v praxi majú 9-11kOhm. Oba potenciometre fungujú ako rozdeľovače napätia. Ak sa po výmene vyskytne odchýlka, znamená to, že bolo nainštalované analógové zariadenies inými parametrami. Ideálnym riešením by bola rekalibrácia podložky, rovnako ako kalibrácia nových analógov v Nintendo Switch JoyCons. Najjednoduchším riešením je preto prispájkovať potenciometre (tie s 3 nožičkami), až kým sa nepokazia, alebo zmerať starý potenciometer a vybrať si čo najbližšie. Všetky analógy posielame náhodne, pred odoslaním nemeriame potenciometre!

Meranie potenciometra na extrémnych 2 kolíkoch je veľmi veľké zjednodušenie a jeho cieľom je ukázať, že každý analóg je iný (tolerancia 20%). Pre správny výpočet stredu je dôležitejší pomer medzi nohami 1 a 2 a 1 a 3, pretože napätie na potenciometri je priamo úmerné odporu (vychádza z činnosti deliča napätia). Ak niekto nerozumie princípu fungovania rozdeľovača, nemal by sa pokúšať nahradiť analógy.

Čo robiť, ak je analóg prekrížený:

1 . vymeňte potenciometre, kým to nebude úspešné

2. použiť drift-fix

3. nakalibrujte podložku (ak je to možné)

Pre lepšie pochopenie problematiky odporúčam prečítať si články na Wikipédii (https://pl.wikipedia.org/wiki/Potenjometr) o potenciometroch a rozdeľovačoch napätia.
